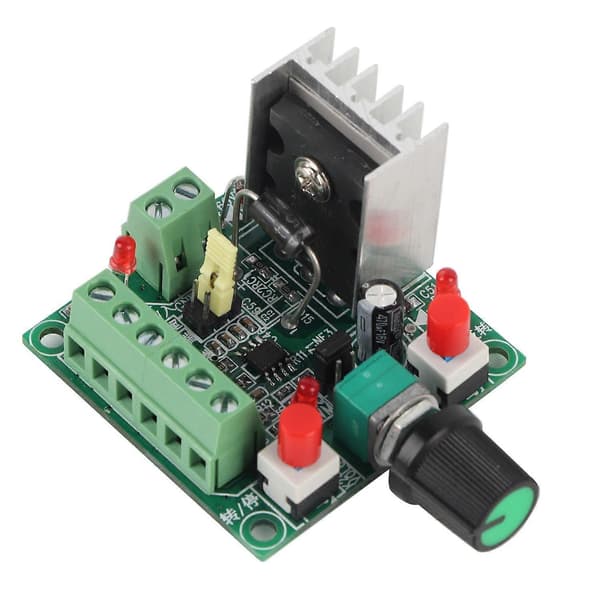

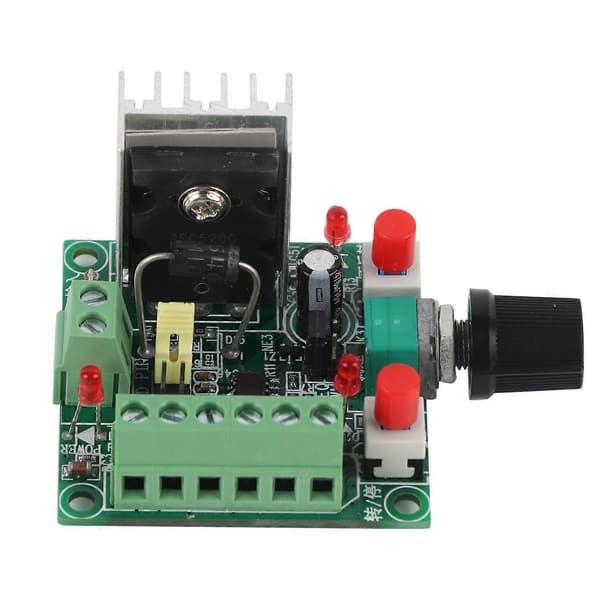

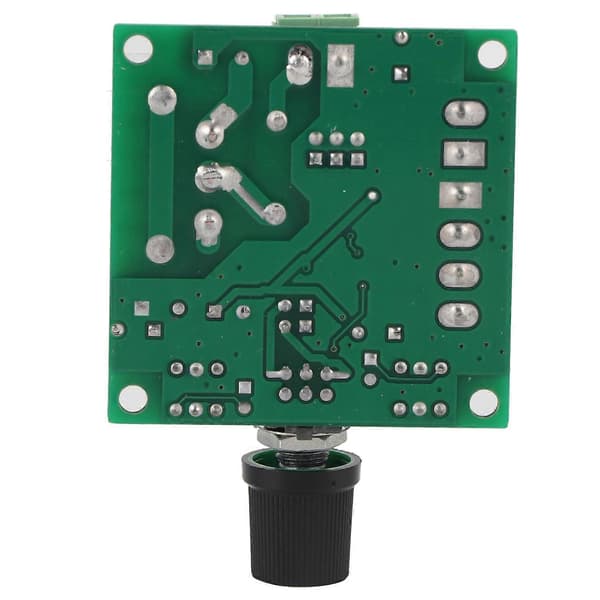

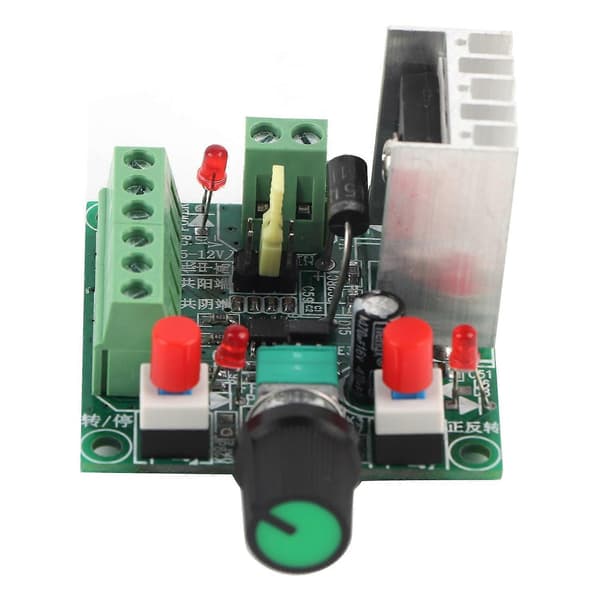

Denna styrenhet kan generera PWM-signalfunktioner, kortet har en bygel, du kan ställa in standardvalet som tillhandahålls i pulsfrekvenssignalen.
Funktioner:
Denna modul levereras som en stegdrivsignal. För att styra stegmotorn måste den också ha drivningen för att kunna användas.
Styrenheten har höga, medelhöga och låga totalt tre typer av frekvenssignaler som kan användas för att välja bygel.
Frekvensmätning kan uppgå till PUL och gemensam katodterminal (GND) två portar.
PUL + och PUL- pulserade positiva och negativa; EN + och EN- är för att aktivera de positiva och negativa terminalerna; DIR + och DIR- är de positiva och negativa riktningarna. Dessa sex linjer är anslutna för att driva motsvarande puls, riktning, så sex portar är möjliga.
Strömförsörjning: 15-160VDC eller 5-12VDC. Om du använder 5-12VDC ström, anslut den positiva änden till DC 5-12V ingång, anslut den negativa änden till gemensam katodände.
Motorns framåt- och bakåtrörelse kan styras genom att trycka på knappen.
Motorns hastighet kan styras genom att justera potentiometerns frekvens.
Specifikation:
Strömförsörjningsspänning: 15-160V / 5-12V
Frekvens: Hög: 5.8KHZ-127KHZ, Mellan: 590HZ-15.8KHZ, Låg: 82HZ-2.3KHZ
Storlek: Ca. 50 x 51 x 37 mm / 1.97 x 2 x 1.45 tum
Vikt: 50g
Antal: 1 st
Paketlista:
1 x PWM-generator
Obs:
1.Om du använder för att starta eller stoppa funktionen måste ENA-styrenhetens aktiveringsterminal anslutas till gemensam katod eller gemensam anoddrift.
2. Observera att den nya typen och den gamla typen av denna produkt kommer att skickas slumpmässigt, och se till att du inte har något emot det innan du beställer.
