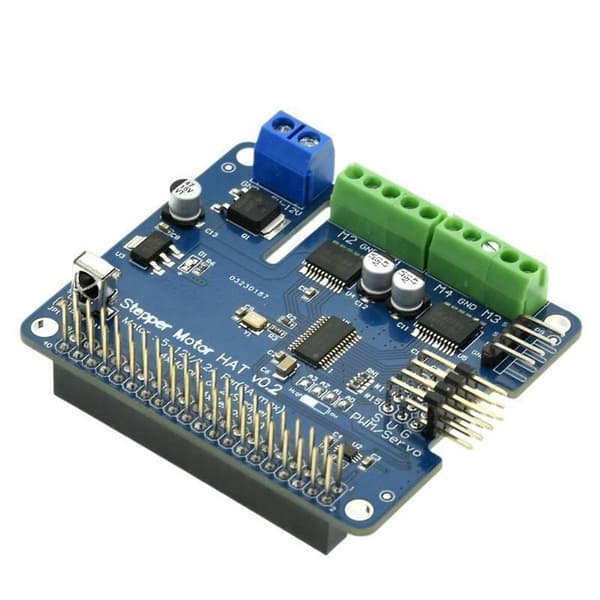

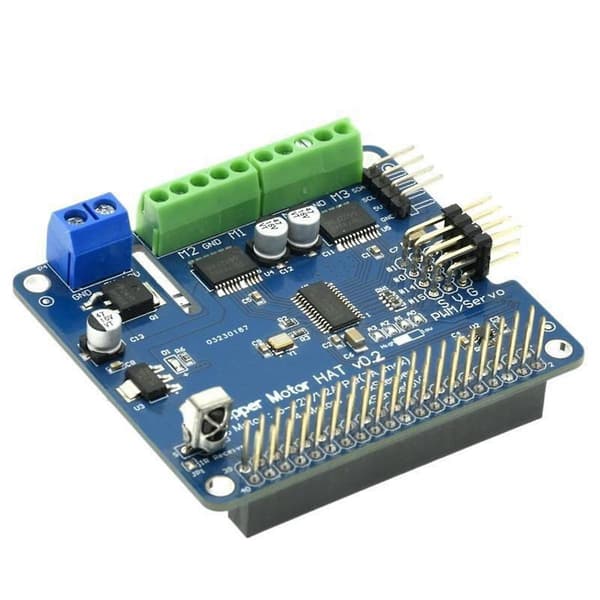

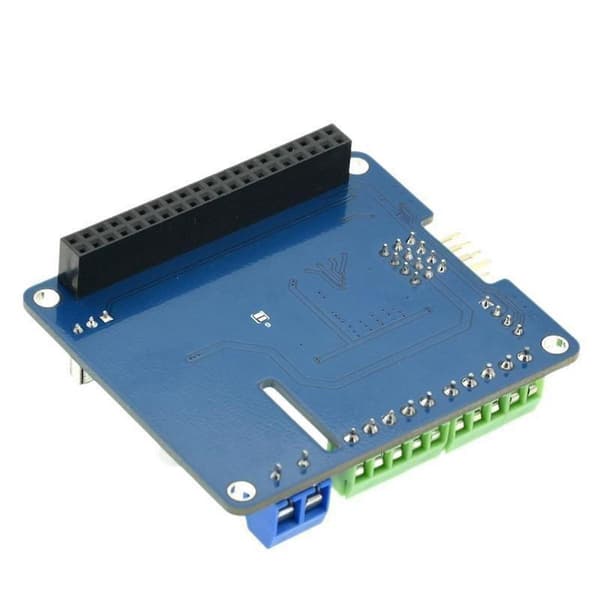

Produktintroduktion: Detta expansionskort är en fullfjädrad robotutbyggnadsversion på marknaden som kan stödja flera motorer/stegmotorer/servon (Stepper/Motor/Servo) samtidigt, och kan staplas för att utöka fler kontrollgränssnitt. Det är särskilt lämpligt för applikationer som DIY-robotar, smarta bilar, robotarmar, /lutningar, etc. Kontrollgränssnittet antar helt enkelt I2C-gränssnittet och är kompatibelt med 3.3/5V-nivåer, så det är också lämpligt för andra utvecklingskort på marknaden.

Obs: På grund av olika satser kan utseendet, färgen och de tryckta orden på produkten variera, vilket inte påverkar dess användning.



Funktioner:

1. En enda strömförsörjning, det normala arbetsspänningsområdet är 5V~12V; (Välj rätt ingångsspänning och ström enligt den motorstyrningsspänning du styr)

2. Komplett datainmatning/utmatning via I2C-bussen för ,

3. Ett I2C-gränssnitt, kompatibelt med 5V-nivå, kan styras av eller andra utvecklingskort

4. Ett I2C-gränssnitt kan anslutas till sensorer för att utöka applikationer

5. Adresseringen av expansionskortet bestäms av 4 adressstift, och maximalt 16 expansionskort kan användas samtidigt.

6. Stödjer 16 PWM-kanalutgångar och kan styra 16 servon eller LED-lampor.

7. 12-bitars upplösning, justerbar PWM-frekvens upp till 1,6 kHz, konfigurerbar push-pull eller open-drain-utgång

8. Stödjer 4-vägs servo-gränssnitt och 3P-standardgränssnitt för att underlätta anslutning av servo och LED-lampor.

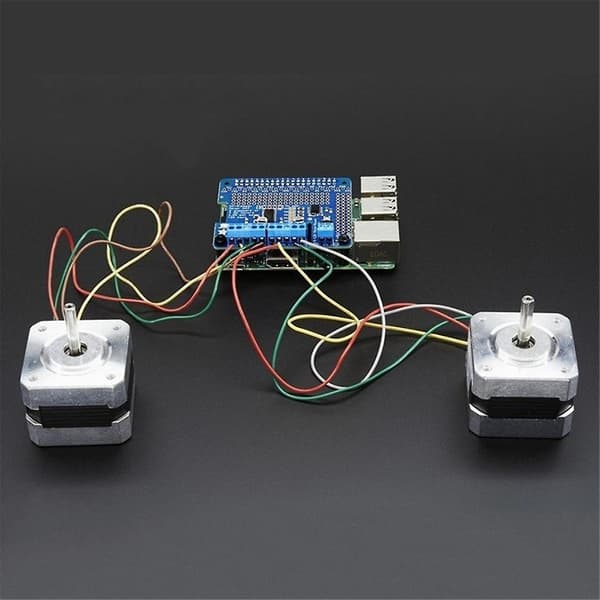

9. Stödjer 2-kanals 6V~12V stegmotorer, Stödjer 4-kanals 6V~12V reduktionsmotorer

10. Stödjer infraröd mottagningsfunktion för bekväm infraröd styrning

spec:

Arbetsspänning: 5V~12V

Gränssnitt: I2C

Gränssnitt

1. 4-vägs servo-gränssnitt (#0, #1, #14, #15)

2. 4-vägs motorgränssnitt (M1, M2, M3, )

3. 2-vägs stegmotor-gränssnitt (M1+M2, M3+)

4. I2C-gränssnitt

storlek: 65 x 56 x 21 mm

Material: PCB

färg: blå



Paketinnehåll:

1 x Expansionskort



Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljusreflektion och olika skärmar kan göra att färgen på objektet i bilden skiljer sig något från den verkliga saken. Den tillåtna mätfelet är +/- 1-3 cm.
