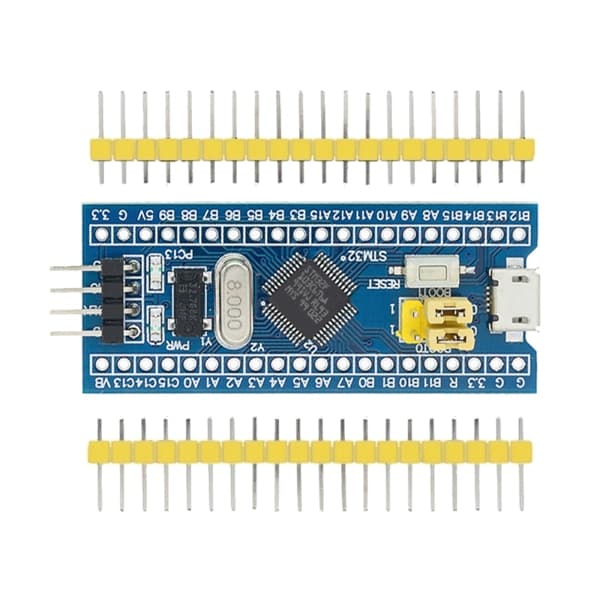

Funktioner:
helt nytt och av hög kvalitet
1, kortet baserat på den mest grundläggande MCU-kretsen, 8M och 32768 kristallkrets, USB-ström.
2, kärnkortet är uppdelat i två rader som leder till alla I/O-portar.
3, med SWD-simuleringsfelsökningsnedladdningsgränssnitt, enkelt och bekvämt, felsökningshastighet.
4, användningen av Mirco USB-gränssnitt, du kan göra USB-kommunikation och ström, USB-gränssnitt, för det vanliga Android-mobiltelefonladdningsgränssnittet.
6, lätt att starta, mer stabilt.
Specifikationer:
Chip: 32F103C8T6/32F103C6T6 (valfritt)
Kärna: ARM 32-bitars Cortex-M3 CPU
Storlek: cirka 22,5 mm x 53 mm / 0,88 x 2,09 tum
Felsökningsläge: SWD
Antal stift: 48;
Kärna: Cortex-M3;
Driftsfrekvens: 72 MHz;
Lagringsresurser: 64K Byte Flash, 20KByte SRAM;
Gränssnittsresurser: 2x SPI, 3x USART, 2x I2C, 1x CAN, 37x I/O-portar,
Analog-till-digital konvertering: 2x ADC (12-bitars / 16-kanals)
Tidtagare: 3 allmänna tidtagare och 1 avancerad tidtagare
Felsökningsnedladdning: Stöd för JTAG/SWD-felsökningsgränssnitt för nedladdning, stöd för IAP.
2, RT9193: 3,3V regulatorchip, maximal utgång på 300 mA.
CHIP 32F103C6T6 Beskrivningar:
Gränssnittsbeskrivning:
1, SWD-gränssnitt: stöd för simulering, nedladdning och felsökning.
2, Mirco USB-gränssnitt: ström och USB-kommunikation, stöder inte nedladdning.
3, USART1-gränssnitt: USART1 kan användas för att ladda ner programmet, eller använda USART1 för kommunikation.
4, MCU-stiftsgränssnitt: leder alla I/O-portstift, lätt att ansluta till kringutrustning.
5, 5V och 3,3V ström- och utgångsgränssnitt: används vanligtvis i extern ström, eller med andra moduler för gemensam jordbehandling
Obs!
På grund av problem med ljuseffekter och fotograferingsvinklar kommer det att finnas vissa toleranser i produkten, vänligen förstå.
Tillåt 0-1 cm fel på grund av manuell mätning.
Paketet innehåller:
1 st x STM32F103 moderkort
