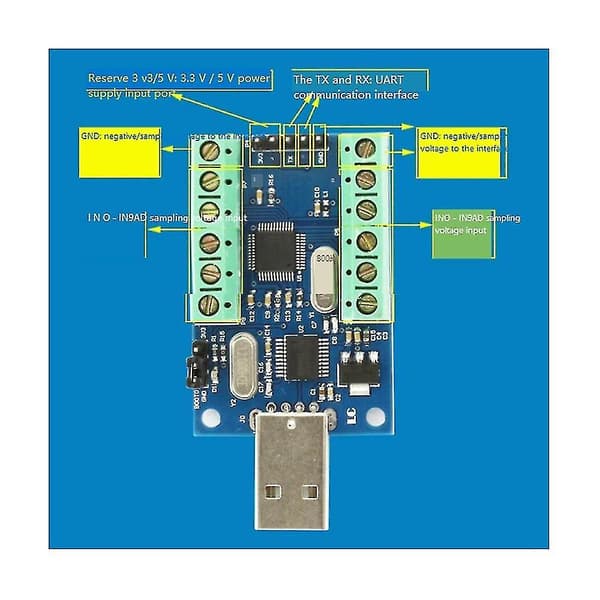

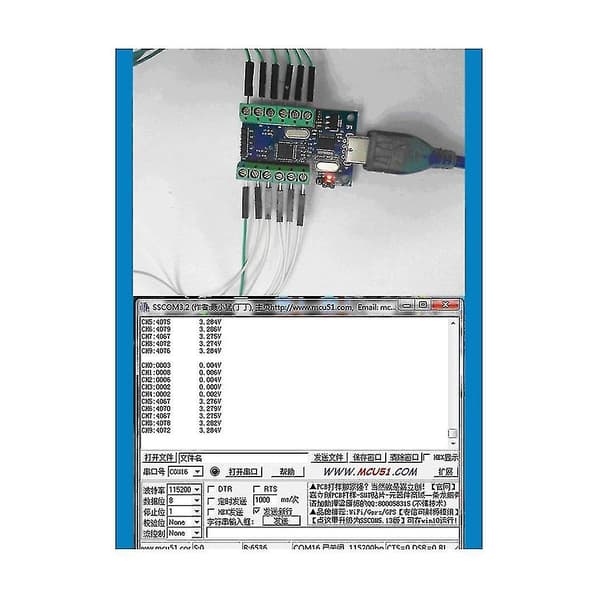

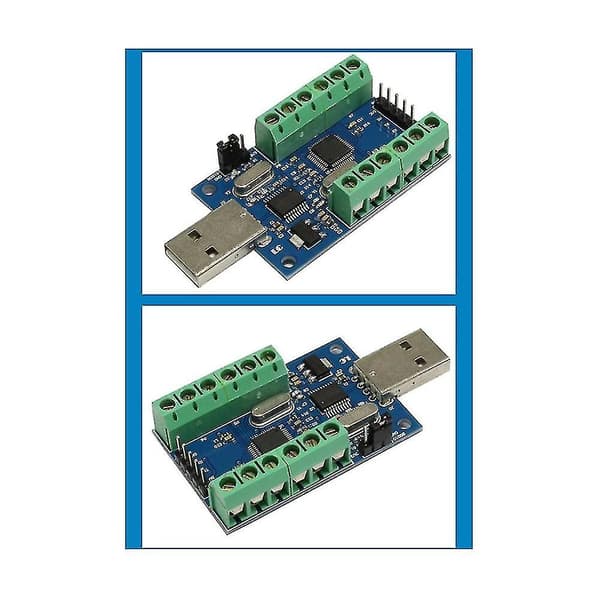

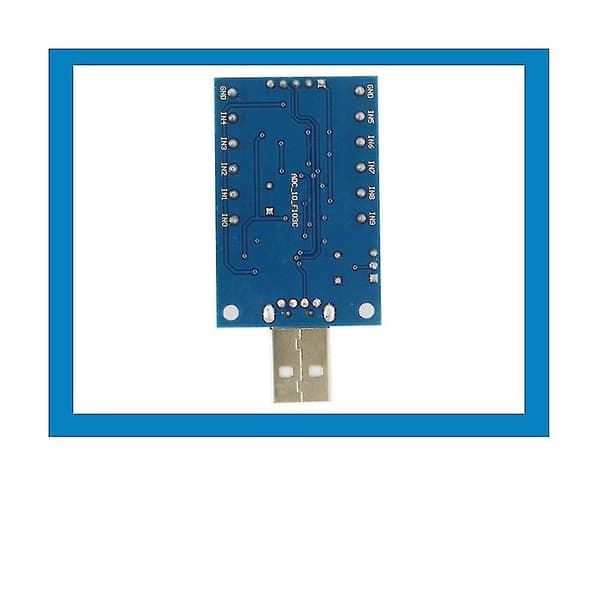

Installera drivrutinen för USB till seriell port-chippet CH340, anslut modulen till datorn, IN0-IN9 är anslutna till den positiva samplingsspänningen, GND är ansluten till den negativa samplingsspänningen (dvs. gemensam bearbetning), öppna den seriella felsökningsassistenten, välj port och hastighet (115200), du kan AD-samplingen, samplingen uppdateras på 500 ms, kunden kan denna tid på grundval av koden. Om du vill använda den externa MCU:n för att erhålla samplingsdata direkt kan du ansluta 3,3V, , TX och GND på MCU:n till 3,3V, TX, och GND på modulen. Det är naturligtvis ok att förse modulen med 5V. Protokollet för data finns genom att titta på koden. Om kunden vill koda, återställ . är följande: Sätt in modulen i datorns USB-port, sätt in jumperkabeln på modulen till 3V3-änden (observera att den ska sättas tillbaka till GND efter att programmeringen är klar), öppna programmeringsprogramvaran FlyMcu, öppna hex-filen, ställ in portnumret och vågen. För de relevanta parametrarna som hastigheten, klicka på \"Programmering\", använd sedan pincetten för att klämma fast de två ändarna av kondensatorn C9 (motsvarar återställning). Samplingsspänningsingångarna IN0-IN9 kan anslutas eller endast delvis anslutas. När en viss kanal inte har någon samplingsspänningsingång är utgången från kanalen ett slumpmässigt värde, och den oanvända porten kan också modifieras av sig själv som en normal I/O-port. Spänningen som används bör inte överstiga 3,3V, annars finns det risk för skador på chippet. Produktfunktion Den 10-kanaliga modulen använder de interna 10-kanaliga resurserna i STM32F103-serien som samplingskärna och överför de erhållna samplingsdata till det interna minnet via STM32 för att minska CPU-belastningen och förbättra stabiliteten för AD-samplingen. Noggrannhet, medan det inbyggda USB till seriell port-chippet kan data till datorn. Produktparameter Inbyggt STM32F103C8T6 master-chip Inbyggt CH340 seriell port till USB-chip, lätt att AD-samplingsresultat på PC via USB-port Reserverat UART seriellt kommunikationsgränssnitt, kan anslutas till MCU Analog ingångskanal, 10-kanalig single-ended ingång Samplingsspänningsingångsområde: 0~3,3V Strömförsörjningsspänning: 5V/3,3V Upplösning: 12Bit (4096) Kortstorlek: 50 x 33mm Material: PC+Metall Färg som visas Paketets innehåll: 1 x Modul Endast ovanstående paketinnehåll, andra produkter ingår inte. Obs: Ljusreflektion och olika skärmar kan göra att färgen på föremålet på bilden skiljer sig lite från den verkliga varan. Det tillåtna mätfelet är +/- 1-3 cm.
