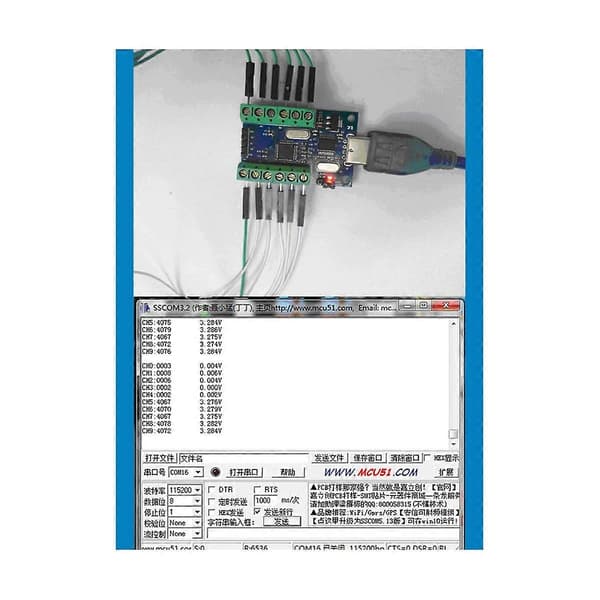

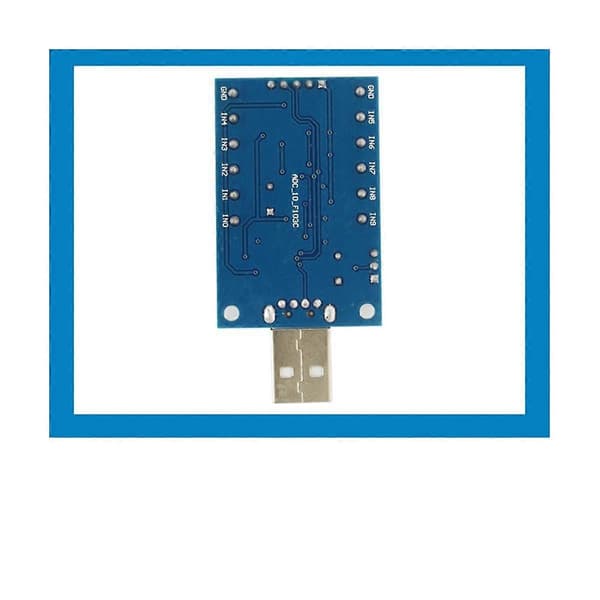

Installera USB-till-seriell-portchipdrivrutinen CH340, anslut modulen till datorn, IN0-IN9 är ansluten till provtagningsspåningen, GND är ansluten till provtagningsspåningens negativa (dvs. gemensam bearbetning), öppna seriell felsökningsassistent, välj port och hastighet (115200), du kan AD-provtagning, provtagningen uppdateras en gång var 500 ms, kunden kan denna tid på grundval av kod.

Om du vill använda den externa MCU för att erhålla provtagningsdata direkt kan du ansluta 3.3V, TX och GND från MCU till 3.3V, TX, och GND på modulen. Naturligtvis är det okej att förse modulen med 5V. Protokoll för dataöverföring kan hittas genom att titta på koden. Om kunden vill koda, omkonfigurera .

är som följer: Sätt in modulen i USB-porten på datorn, sätt in jumper-locket på modulen till 3V3-änden (observera att den ska vara ansluten tillbaka till GND efter att programmeringen är klar), öppna programmeringsprogramvaran FlyMcu, öppna hex-filen, ställ in portnumret och vågen. För relevanta parametrar som hastighet, klicka på \"Programmerings\", använd sedan pincetten för att klämma fast de två ändarna av kondensatorn C9 (motsvarande återställning).

Provtagningsspåningsspånsingångarna IN0-IN9 kan anslutas eller endast delvis anslutas. När en viss kanal inte har någon provtagningsspånsingång är utgången från kanalen ett slumpmässigt värde, och den oanvända porten kan också modifieras av sig själv som en vanlig I/O-port.

Spänningen som används bör inte överstiga 3.3V, annars finns det en risk för skada på chipet.



Produktfunktion

10-kanalsmodulen använder de interna 10-kanalsresurserna i STM32F103-serien som provtagning kärna och överför de erhållna provtagningsdata till det interna minnet via STM32 för att minska CPU-belastningen och förbättra stabiliteten hos AD-provtagningen. Noggrannhet, medan det inbyggda USB-till-seriell-portchipet kan överföra data till datorn.

Produktparameter

Inbyggt STM32F103C8T6 huvudchip

Inbyggt CH340 seriell port till USB-chip, enkelt att AD-provtagningsresultat på PC via USB-port

Reserverat UART-seriellt kommunikationsgränssnitt, kan anslutas till MCU

Analog ingångskanal, 10-kanals enkeländad ingång

Provtagningsspånsingångsområde: 0~3.3V

Spänningsförsörjning: 5V/3.3V

Upplösning: 12Bit (4096)

Kortsstorlek: 50 x 33mm

Material: PC+Metall

Färg som visas



Paketinnehåll:

1 x Modul



Endast ovanstående paketinnehåll, andra är inte inkluderade.

Obs: Ljusreflektion och olika skärmar kan orsaka att färgen på objektet i bilden skiljer sig något från den verkliga saken. Den tillåtna mätfelet är +/- 1-3cm.
