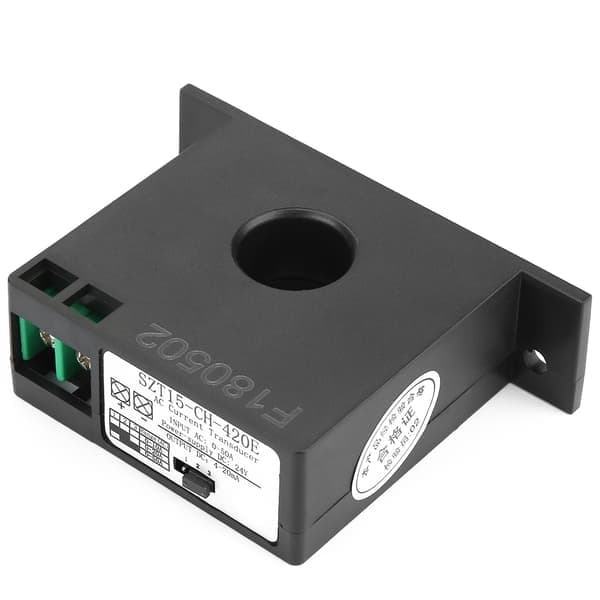

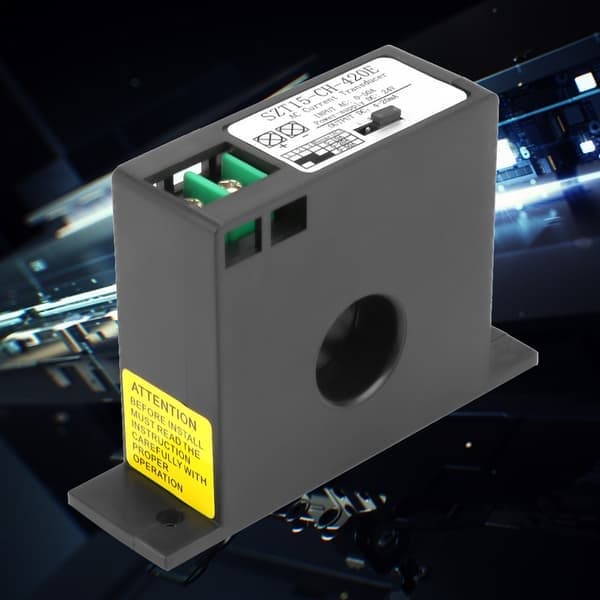

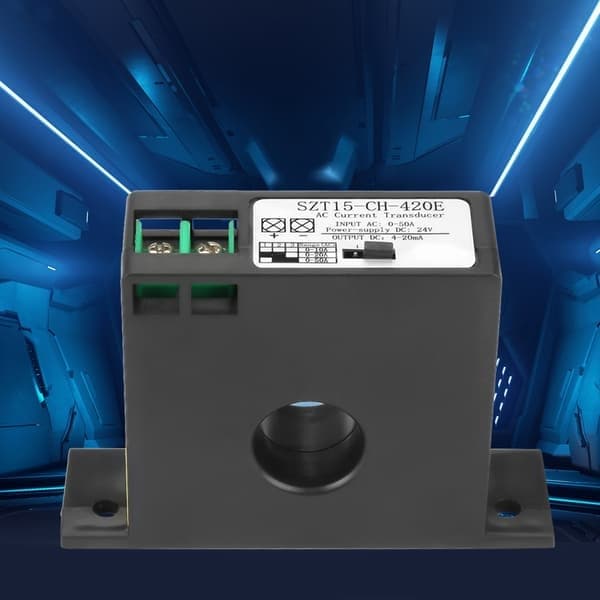

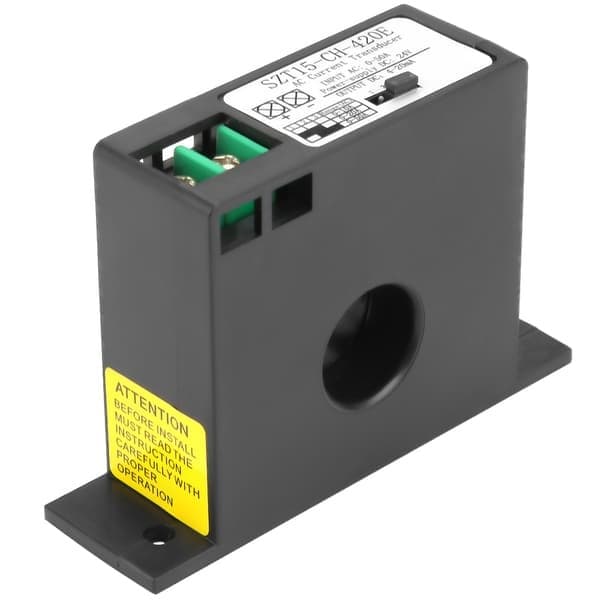

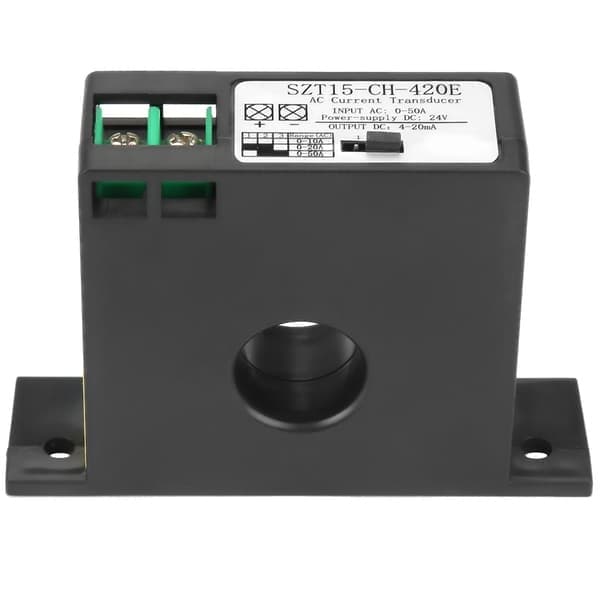

Denna AC-strömtransducer modell SZT15-CH-420E ger realtidsisolerad mätning av AC-ström i kraftnät eller kretsar, och omvandlar den till en standard DC-utgångssignal på 0-5V, 0-10V eller 4-20mA. Den är designad för pålitlig prestanda och säker drift, lämplig för integration med olika datainsamlingssystem, PLC:er för automatisk styrning, eller traditionella analoga och digitala indikerande instrument för att visa uppmätta värden.

Viktiga funktioner inkluderar ömsesidig induktansströmövervakning med hög detekteringsnoggrannhet, stabil prestanda och säker ingångs-utgångsisolering. Den uppmätta AC-strömmen sträcker sig från 0-10A, 20A eller 50A, valbart baserat på dina behov. Utgångssignalalternativen är DC 0-5V, 0-10V eller 4-20mA, vilket ger flexibilitet för olika systemkrav. Installation och användning är okomplicerad, kräver ingen seriekoppling av DC i kretsen under mätning. Genomkärnstrukturen säkerställer isolationsstyrka upp till 2000V AC. Ytterligare fördelar inkluderar magnetisk hysteres mindre än 1% för användning i starka magnetfältsförhållanden, ett självsläckande ytterhölje för säkerhet och hållbarhet, och lämplighet för AC-strömövervakning, detektering, överbelastningsskydd, eller som en elektronisk omkopplare i automatiska styrsystem. Denna enhet utmärker sig med stark överbelastningskapacitet, hög precision, hög isolering, hög säkerhet, låg strömförbrukning och stark anti-interferensförmåga.

Specifikationer:

- Produktnamn: AC Strömsändare

- Modell: SZT15-CH-420E

- Strömförsörjning: Spänningsutgångstypen är självförsörjande utan extern ström; strömutgångstypen kräver extern DC 24V ± 10%

- Ingångsström (AC): 0-10A, 20A eller 50A för SZT15-serien; 0-100A, 150A eller 200A för SZT20-serien

- Utgångstyp (DC): Spänningsutgångstyp 0-5V eller 0-10V; strömutgångstyp 4-20mA

- Minsta påslagning: 0.5±0.2A för rund typ; 1.5±0.2A för klämtyp

- Maximal genomgående ström: 200% av nominellt värde, matningsströmmen får inte överskrida denna gräns

- Strömförbrukning: ≤1W

- Tejp: ≤1%

- Noggrannhet: ±1%

- Maximal läckström: ≤0.1mA

- Linjäritet: 10%-100%

- Svarstid: ≤200ms

- Total kärntrådsdiameter: 0.35-20mm

- Driftstemperatur: -20 till 60 grader Celsius

- Luftfuktighet vid drift: 5-95% utan kondens

- Höljesmaterial: Självsläckande ABS (Cycolac 94v-0)

- Isolationsstyrka: 2000V AC 50/60Hz i 1 minut

Arbetsprincip: Baserat på elektromagnetisk induktion genererar enheten en induktiv ström när kretsströmmen ändras, och omvandlar stora strömmar till standard små strömmar via en transformator. Genom signalbehandling och utgångsstyrkretsar, matar den ut en DC-ström eller spänningssignal på 0-5V, 0-10V eller 4-20mA för överföring till nedströms system.

Paketlistan inkluderar 1 AC-strömtransducer. Se till att matningsströmmen inte överstiger 200% av det nominella värdet för att bibehålla prestanda och säkerhet.
