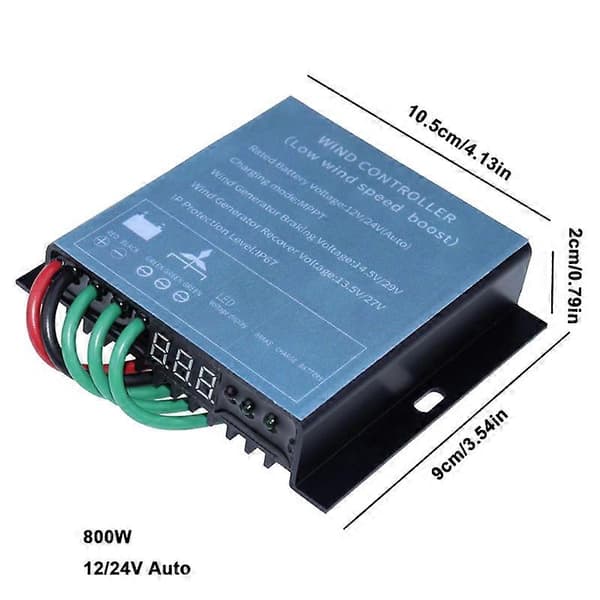

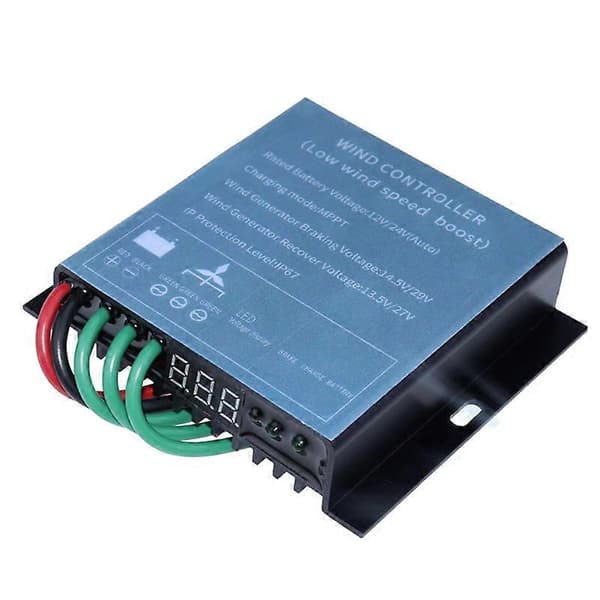

Beskrivning

1. Laddar batteriet automatiskt.

2. Likriktar- och bromskretsen i denna kontroller använder en integrerad modul, som är mer avancerad än den traditionella designen när det gäller värmeavledning och tillförlitlighet.

3. Antar en helt förseglad och vattentät design, och dess skyddsgrad når över IP67. Den kan användas normalt under lång tid även i vatten.

Anmärkningar: Bekräfta att utspänningen från vindturbingeneratorn överensstämmer med batteriets märkspänning. Anslut ledningarna i följande ordning, anslut först batteriets positiva och negativa poler och anslut sedan fläktens trefasiga spänningsutgång.

Anslut batteriet och vindturbinen till kontrollern i strikt överensstämmelse med instruktionerna. Omvänd polaritet eller fel position leder till onormal drift av systemet eller till och med fullständig skada på kontrollern.



Kopplingsläge:

1. Anslut batteriets positiva och negativa poler till de positiva (röda) och negativa (svarta) terminalerna på kontrollerns batteri.

2. Anslut respektive vindturbinens trefasiga utspänning till kontrollerns fläkts trefasiga ingång (grön linje).

Parametrar:

1. Maximal ingångs-AC-spänning: AC35V

2. Utspänning: 12V / 24V

3. Batteriladdningens brytspänning: 14,5V ± 0,3V / 29V ± 0,3V

4. Maximal laddningsström: 15A (12V) maximal laddningsström: 10A (24V)

5. Vinddriven generator hastighetsbegränsningsspänning 14,5V ± 0,3V, 29V ± 0,3V

6. Skyddsnivå: IP67

7. Statisk strömförbrukning: 0,008A

8. Bärande effekt: 800W

9. Maximal bärande vindhastighet: lvl.12

10. Arbetstemperatur: -35 ° C - 65 ° C

11. Ingångskoppling: tretrådssystem

12. Kontrollläge: 12V/24V kompatibel

13. Installationsmetod: bultad

14. Vänd inte de positiva och negativa polerna för att undvika att kontrollern bränns.

Användning: Vindkontroller

färg: Blå
