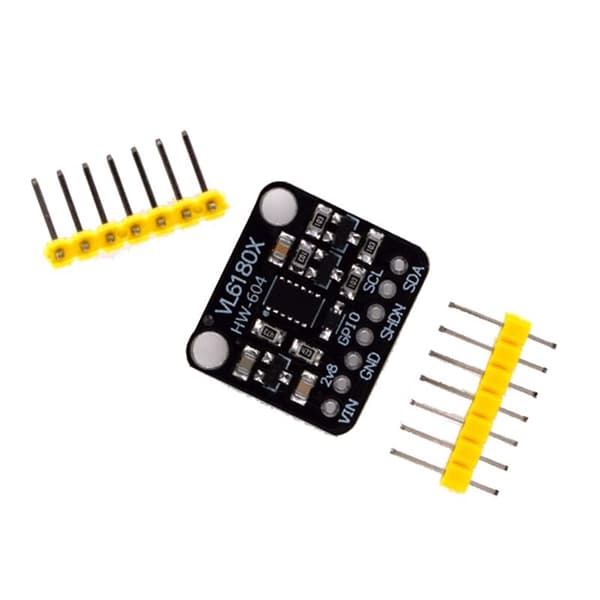

Den tre-i-ett optoelektroniska modulen VL6180x integrerar en IR VSEL (vertikal kavitet) infraröd vertikal kavitetsyta emitterande källa, en närhetssensor och en ljussensor (ALS).
VL6180X-modulen implementerar en närhet till tidsmätningen av (ToF); VL6180X inkluderar en SPAD-detektorarray som detekterar tiden en foton överförs från mål till mål och tillbaka till modulen, beräknad i kombination med amplituden. Det faktiska avståndet, oavsett objektets reflektionsförmåga, denna sanna avståndsmätningsförmåga kan också producera enkel men endimensionell gestkontroll.
Ljussensorn har också hög känslighet och noggrannhet under extremt svagt ljus, detekteringsdynamik och ljuskorrigerad utgång (). Alla komponenter som används för närhetssensorer och ljussensorer är integrerade i en integrerad optisk modul. Den integrerade kan kompletteras med en mekanisk distanshållare eller ett extra linssystem.
Produktparametrar: infraröd våglängd: 850nm; kommunikationsgränssnitt: IIC (400 kHz), adress 0x29 (7 bitar), programmerbara GPIO-kort; optimal driftstemperatur: -10~60 Celsius; : 0 till 100mm Fel 13mm under vissa utomhusförhållanden, såsom 100mm i mörka miljöer; temperaturdrift: 9~15mm spänningsdrift: 3 ~ 5 mm
Omvandlingstid: 15
av ljus: 1 ~ 100 kLux 16-bitars ljusförstärkningsutgång: 1 till 40 (åtta)
Ljuskänslighet: 0,36 /räkning (LED 535 nm @ 1 kLux. Mätt @ förstärkning 20)
Vinkelrespons: 42 grader
Linjäritetsfel: 5% (1-300), 10% (300 till 7500)
Förstärkningsfel: 1% (förstärkning 20), 7% (förstärkning 1 till 10)
Bruksanvisning
Vin: Strömingång. ingångsspänning 3-5V;
2v8: utgångsport, utgångsspänning 2.8V, utgångsspänning 2.8V genererad av den integrerade spänningsregulatorn som bearbetar ingångsspänningen VIN, bekväm för expansion och användning;
GND: strömjord;
SCL: I2C-klocka ansluten till master SCL;
SDA: I2C-data ansluten till SDA-master;
GPIO: används av sensorn för att indikera att data är redo. Observera att utgången på detta är 0-2.8V hög och låg. Detta kan inte tillämpas på kort som för (kort med en höjd på 3.3 eller 5 V).), Generellt inte används, applikationsnivåkonvertering;
SHDN: Sensorn stängs av. Som standard dras den högt. En nivåskiftande diod låter dig använda 3-5V logik på detta. När den sänks går sensorn in i off-läge.
Färg: som visas
Material: ABS
Storlek: 20 * 18 * 3 mm
Paketinnehåll:
1 * bricka
Endast ovanstående paketinnehåll, andra produkter ingår inte.
Obs: fotografering av ljus och olika skärmar kan göra att färgen på objektet på bilden skiljer sig något från den verkliga. Det tillåtna mätfelet är +/- 1-3 cm.
