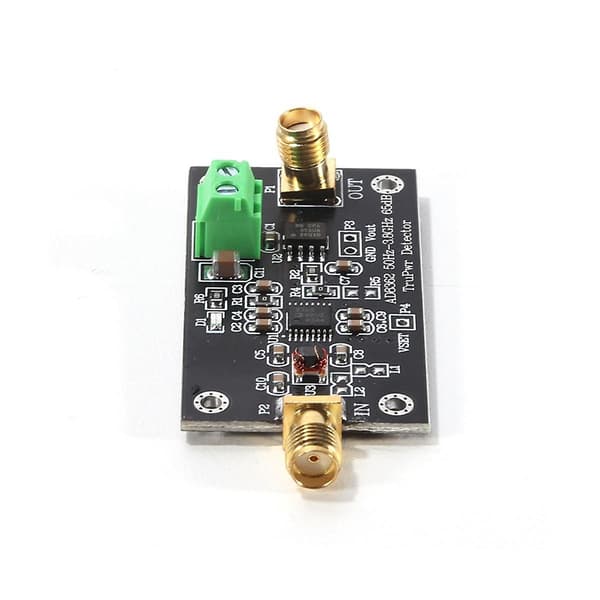

AD8362 är en sann root-mean-square respons effekt detektor med ett mätområde på 65db. Den används huvudsakligen i högfrekventa kommunikationssystem och instrument som kräver noggrann respons på signaleffekt.
Den fluktuerande utgången kan filtreras och jämföras med utgången från en identisk kvadrerare vars ingång är en fast applicerad på Vtgt-stiftet, vanligtvis en exakt 1,25V referensspänning som tillhandahålls på Vref-stiftet.
När den används som en effektmätningsenhet är VOUT kopplad till VSET. Således är utgången proportionell mot av Rms-värdet för ingången.
Avläsningen kommer att visas direkt i Db och kan enkelt justeras med förhållandet 1V eller 50mV/dB per 10 gånger, och andra lutningar är också lätta att uppnå.
När en logisk hög signal appliceras på PWDN-stiftet går AD8362 in i strömsparläge och förbrukar 1,3 Mw. Den startar upp till en nominell driftström på 20mA på cirka 20S vid 25C.
Beskrivning:
1. Modulmodell: AD8362
2. Modultyp: Rf Logaritmisk Detektion
3. Modulens Matningsspänning: DC5V
4. Modulens Matningsström: 25mA
5. Ingångssignalform: Enkeländad
6. Ingångsspänningsområde: -55dBm-+15dBm
7. Ingångsfrekvensområde: 50Hz-3.8GHz (På grund av instrumentets begränsning har parametrarna över 3G inte mätts: Signalingången är som standard utrustad med en 500MHz-3GHz balun, och balunmodifieringskretsen måste tas bort för att mäta låga frekvenser)
8. Ingångsimpedans: 50
9. Utgångsspänningsområde: 0.35V-4V
10. Ingångssignalkarakteristik: Ingångskoppling (Kan vara kontinuerlig sinusvåg eller puls, pulsmätning måste modifiera kretsen, modulen är som standard kontinuerlig genomsnittlig detektion)
11. Utgångsström: 10mA (Max) (Utgången är en spänningssignal, vanligtvis utan ström.)
12. Modulens Dynamiska Område: 65db
13. Modulens Uppvärmningsfaktorer: Överdriven Matningsspänning Skadar Chippet Eller Modulen Skadas.
14. Modulens Arbetstemperatur: -40C-85C
15. Applikationsområde: Sändareffektseparationskontroll, Effektförstärkare Linjärisering/Kontrollslinga, Etc.
16. Modulens Gränssnittstyp: SMA Signalingång Och Utgång, 3.81-2PIN Strömuttag
storlek: ca 50 x 27 x 13mm (längd x bredd x höjd)
Material: PCB
färg: svart
Paketets Innehåll:
1 x RF Effektmoduler
Endast ovanstående paketinnehåll, andra produkter ingår inte.
Obs: Ljusreflektion och olika skärmar kan orsaka att färgen på objektet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3cm.
