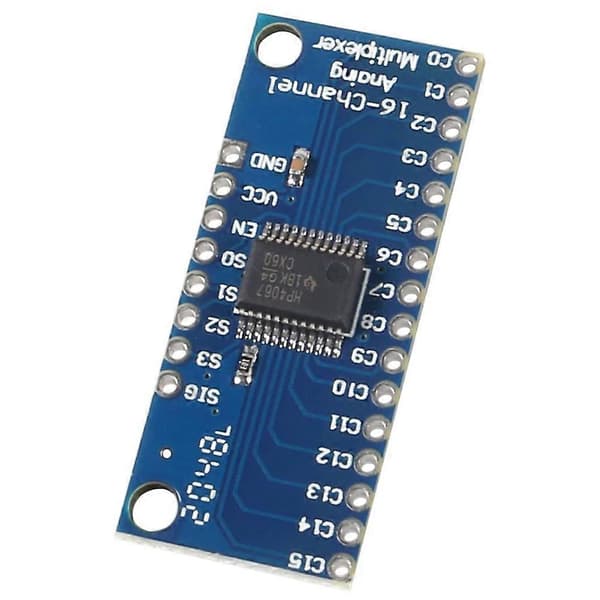

CD74HC4067-kort för den mycket praktiska 16-kanals analog/digital multiplexer/demultiplexer, använder CD74HC4067 16-kanals analog signalomkopplare; Analog signalingång: C0-C15 16 kanaler; Analog utgång: DIG; Kanalstyrning: S0-S3
Den fungerar med både digitala och analoga signaler (spänningen kan inte vara högre än VCC), och anslutningarna fungerar i båda riktningarna. Om du vill ha tvåvägskommunikation kan du lägga till ett andra kort för att dirigera din mikrokontrollers TX-linje till 16 enheters RX-linjer. Genom att använda flera kort kan du skapa liknande arrangemang för I2C, SPI, etc.
De interna omkopplarna är dubbelriktade, stöder spänningar mellan jord och VCC, har lågt \"på\"-motstånd och lågt \"av\"-läckage, och för att förhindra överhörning utför de \"break-before-make\"-omkoppling. Kortet bryter också ut chipets \"enable\"-stift, som när det drivs högt, helt kopplar bort den gemensamma stiftet (alla omkopplare \"av\").
För att styra den, skicka digitala utgångar till chipets adressvalstift (S0-S3), och skicka den binära adressen för den kanal du vill ha. Detta gör att du kan ansluta upp till 16 sensorer till ditt system med endast 5 stift.
Eftersom mux/demux också fungerar med digitala signaler kan du använda den för att skicka seriell data på TTL-nivå till eller från flera enheter. Till exempel kan du använda den för att ansluta TX-stiften på 16 enheter till ett RX-stift på din mikrokontroller. Du kan sedan välja någon av dessa 16 enheter att lyssna på.
Material: plast
färg: blå
Paketets innehåll:
12 * CD74HC4067 16-kanals analog modul
Endast ovanstående paketinnehåll, andra produkter ingår inte.
Obs: Ljus och olika skärmar kan göra att färgen på objektet på bilden skiljer sig lite från den verkliga varan. Det tillåtna mätfelet är +/- 1-3 cm.
