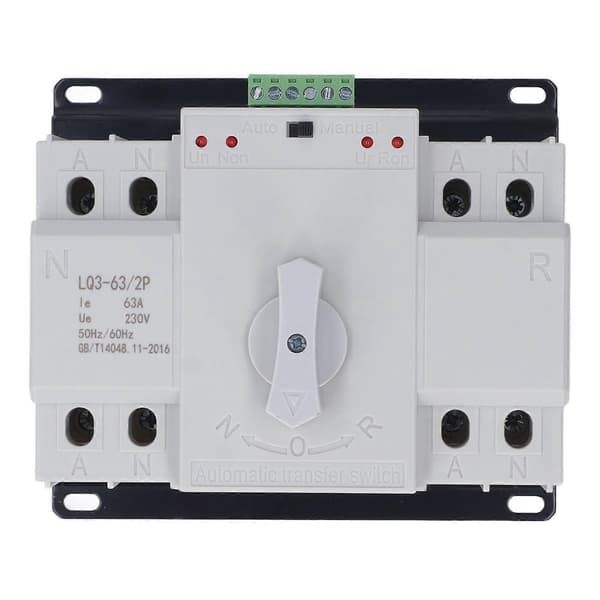

Artikeltyp: Automatisk Omkopplare\r
Modell: LQ3-63 2P\r
Material: PC\r
Märkspänning: 230V\r
Spolspänning: 220V\r
Märkström: 63A\r
Frekvens: 50/60Hz\r
Specifikation: 2P\r
Brytförmåga: 35KA\r
ATSE: Klass CB\r
Märkström: 63A\r
Storlek: Ca. 155 x 135 x 114mm / 6.1 x 5.3 x 4.5in\r
Arbetsprincip:\r
Den dubbla strömstyrningen och drivmekanismen i denna serie använder AC220V strömförsörjning, och strömsignalen beror på A-fasen och N-linjen på ingångsporten på den allmänna strömbrytaren eller reservströmbrytaren. När den dubbla strömförsörjningen är i automatiskt läge, när spänningen på ingångsfas A och linje N på den gemensamma strömbrytaren är normal (AC190-240V), kommer den gemensamma strömbrytaren att stängas prioriterat oavsett om spänningen på allmän strömförsörjning B, C och reservströmbrytare A, B, C och N är normal. Samtidigt lyser strömindikatorn och den gemensamma stängda indikatorlampan. När det inte finns någon spänning på den inkommande linjen A och N på den gemensamma strömbrytaren är ingången på reservströmbrytaren A och N normal. Oavsett om spänningen på de normala och reservströmbrytarna B och C är normal, kommer den dubbla strömförsörjningen att växlas till reservstängd. Strömindikatorn och reservstängningsindikatorn lyser. Manuell funktion, oavsett om den gemensamma strömförsörjningen och reservströmförsörjningen har spänning eller inte, kan anta manuellt driftläge. Under manuell drift ska de manuella och automatiska knapparna placeras i det manuella driftläget. När handtaget vrids medurs till terminalen kopplas reservströmbrytaren R bort och den allmänna strömbrytaren N stängs. När handtaget vrids moturs till terminalen stängs reservströmbrytaren R och den allmänna strömbrytaren N kopplas bort.
