beskrivning:

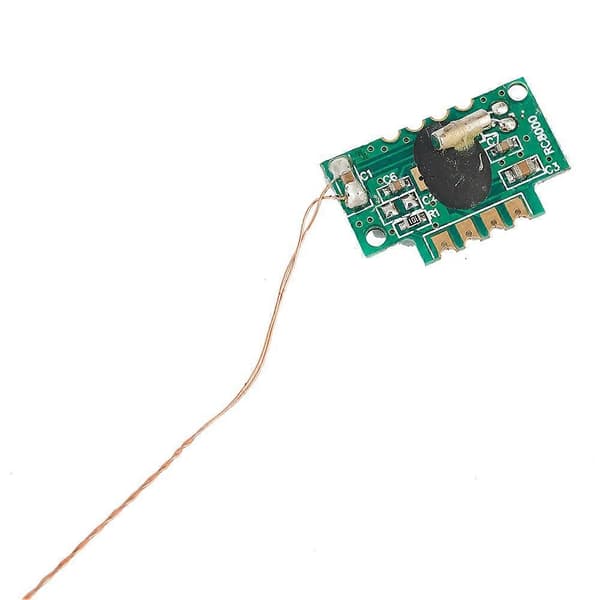

DCF-mottagarmodul med DCF-antenn inställd på tidsignaltransmittorn DCF77 (Frankfurt 77,5 kHz). Antenninduktionssignalen skickas till IC för förstärkning, demodulering och identifieras sedan av MCU, så att datum och tid för tidpunkten är helt konsekventa.

Nedan hittar du viktiga installations- och kretsdiagram.

Tekniska specifikationer

Produktnummer: DCF-1060N-800

RCCM-kategori: DCF/77.5KHz enfrekvensmodul

PCBA-storlek: 21.5x13.5x1.0mm/FR4

Antennstorlek: AR10x60mm/Hög Q

Nominell frekvens: 77.5KHz300Hz

Känslighet: 262dB

Mottagar-IC: SP6007

Driftspänning: 1.1...3.3 V

Strömförbrukning: 85 A max

Mottagarfrekvens: 77.5 KHz

Kortsstorlek (utan antenn) LxBxH: 22x13.5x1 mm

Antennkvalitet: Lx: 60x10mm

Leveransomfattning: 1 styck

DCF-mottagarmodul med antenn

anslut:

Jord = Stift G

Driftspänning = Stift V

data = stift T

På/av = Stift P1

Viktig anmärkning:

PIN P1 är en på/av-brytare och måste ställas in på logiskt låg.

Obs:

Enfrekvensmoduler kan inte växlas mellan olika frekvenser av DCF/WVB/HBG/BPC, JJY-dubbelfrekvensmoduler kan växlas mellan 40K/60K två frekvenser, för att göra en viss enfrekvensmodul, kan endast ta emot signaler i detta frekvensband.

Paket ingår:

1*Mottagarmodul
