Funktion: 1. När du använder det koaxiala åskskyddet under takfoten, anslut det med en antennkabel. För anslutning, montera en kontakt (hane) i båda ändarna av antennkabeln. 2. Fäst eller löd en koppartråd, 2,5 till 3,2 mm i diameter, och anslut den övre änden av tråden till en jordpunkt djupt ner i marken. Det rekommenderas att ansluta produkten och jorden så kort som möjligt.

3. Se till att jorda åskskyddet ordentligt. Det rekommenderas att hänvisa till en bok om jordning eller rådgöra med en specialist. (A) Använd isolerad jord. Dela inte jord med kraftledningens säkerhetsjord som används för att undvika elchock. (B) Gör jordmotståndet så litet som möjligt. (C) Gör jordplattans yta så bred som möjligt för att plattan ska få så bred kontakt med jorden som möjligt genom att gräva ner en bred kopparplatta.

(D) Isolera jorden så långt som möjligt från annan jord. (E) Eftersom produkten inte är vattentät, placera den på en plats som inte utsätts för direkt regn eller om den kan utsättas för vatten, tejpa den ordentligt med vattentålig tejp. Varning: 1. För att inspektera eller byta ut åskledaren, vrid på en aluminiumratt med handen, luta enheten och ta ut den. När du drar åt ratten, använd ett fingertopp istället för ett verktyg.

2. När du använder ett högt antenntorn, jorda tornets bas med en tjock tråd (t.ex. en koppartråd över 30 kvadratmillimeter eller en aluminiumtråd över 50 kvadratmillimeter i sektion). Montera en koaxial åskledare under antennen och jorda åskledaren genom tornet. I detta fall, applicera en tejp på åskledaren för väderbeständighet.

3. Även om produkten är mycket effektiv för att skydda mot överspänning orsakad av åska, kan den inte förhindra hög spänning och ström orsakad av blixtnedslag. För att förhindra blixtnedslag, installera åskledare med tjock kabel som beskrivs ovan och anslut dem till jordspett.

Färg: svart + silver

Material: ABS+ metall

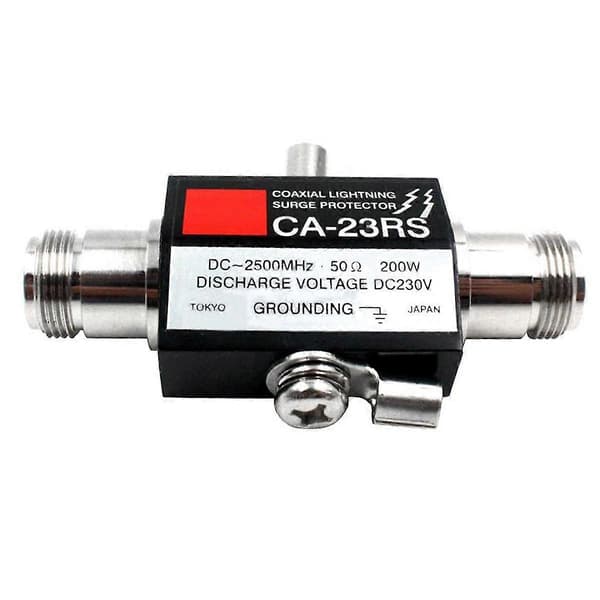

Åskskyddet är en åskledare av koaxial konstruktion. Enheten är utformad för att absorbera överspänningen från blixtnedslag på en antenn på toppen av en och jorda den, vilket ger fullt skydd för sändare, mottagare etc.

1. Denna enhet är designad med betoning på hög säkerhet och har inbyggda gasfyllda åskledarelement som urladdar och jordar överspänningen i det ögonblick överspänningen överstiger en specificerad nivå.

2. Denna enhet gör åtgärderna för överspänningsurladdning och återställning så många gånger som nödvändigt. Inget byte behövs praktiskt taget.

3. Om åskledarelementen skulle skadas kan de enkelt bytas ut mot ett nytt element.

4. Den koaxiala konstruktionen av denna enhet säkerställer utmärkta högfrekvensegenskaper, bred bandbredd och låg förlust och VSWR.

Frekvensområde DC~2500MHz

VSWR Mindre än 1,1

Förlust Mindre än 0,2dB

Tål effekt 200W PEP

Spänning vid urladdningsstart DC230V15%

Urladdningsspänning på (1 x 40)uS 1 000V

Tål ström på (1 x 40)uS 6 000A

Repetitiv urladdning av (1 x 40)uS 500A, över 500 gånger DC230V20%

Isolationsresistans DC 100V Över 10 000M ohm

Kontakt N Hane / N Hona

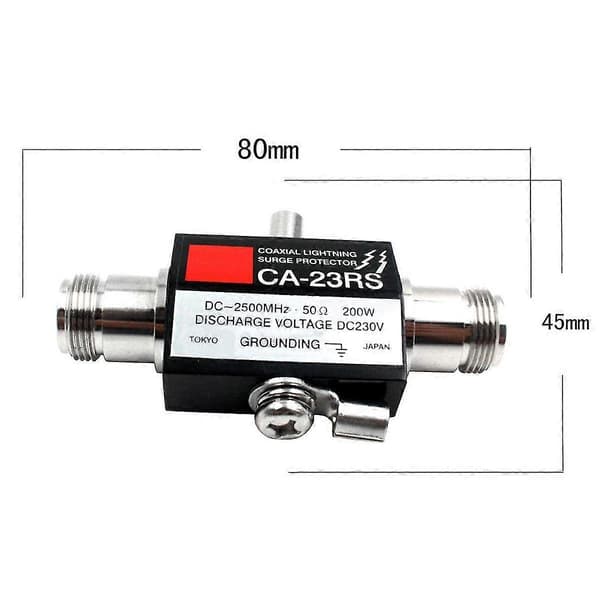

Yttre dimensioner (Max.värde inkl. kontakt) 78W x 41H x 20Dmm

Paketets innehåll: 1 * Antenn Åskskydd

Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljus och olika skärmar kan göra att färgen på objektet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3 cm.
