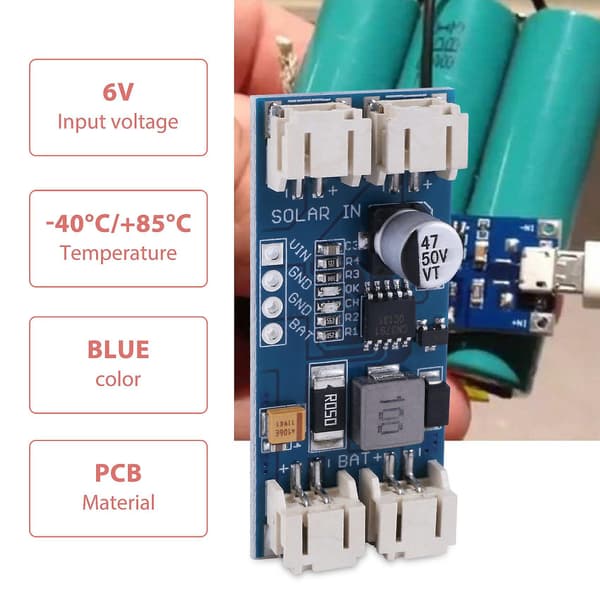

CN3791 Solcellsladdningsregulator 1 Cell Litiumbatteri Laddningsmodul
\nDetta är en maximal effektpunktsspårning (MPPT) solcellsladdare för encells batterier.
\nDenna MPPT solcellsladdare ger dig den mest möjliga effekten från din solpanel eller annan fotovoltaisk enhet och in i ett uppladdningsbart batteri.
\nInstallationen är enkel, anslut bara din solpanel till ena sidan av solcellsladdaren och ditt batteri till den andra och du är redo att börja ladda.
\nSolcells maximal effektpunktsspårning (MPPT) är att när ljusintensiteten ändras, ger solceller maximal effekt, för att utnyttja solenergin fullt ut.
\n
\nBeskrivning:
\nUnderhållsladdning av djupt urladdade batterier.
\nAutomatisk återladdning, Batterispänningsskydd.
\nLaddningsstatus och laddningsslutstatusindikering.
\nKomplett laddningshantering för encells litiumbatterier.
\nUtmatningen från solcellsladdaren är avsedd att ladda en enda polymer litiumbattericell. Lasten ska anslutas parallellt med batteriet. Varje solcellsladdare är utrustad med en CN3791 effektspårningsbatteriladdningskrets och -installerade fyra 2-stifts JST/PH2.0. Som standard har vi ställt in hållspänningen för MPPT. I allmänhet behöver man använda en switch-mode DC-DC-omvandlare för att realisera MPPT-funktionen, hålla utspänningen och laddningsströmmen maximal (utgång).
\nParameter:
\nIngångsspänning: 6V
\nUtspänning: nominell 3.7V full laddningsspänning 4.2V litiumbatteri
\nGränssnitt: 2-stifts JST (eller PH2.0)
\nMaximal laddningsström: 2A
\nPWM-omkopplingsfrekvens: 300KHz
\nLaddningsspänning: 4.2V +/- 1%
\nArbetsmiljötemperatur: -40 C till +85 C
\nStorlek: 45 x 20 x 9.5mm
\nFärg: Blå
\nMaterial: PCB
\n
\nPaketinnehåll:

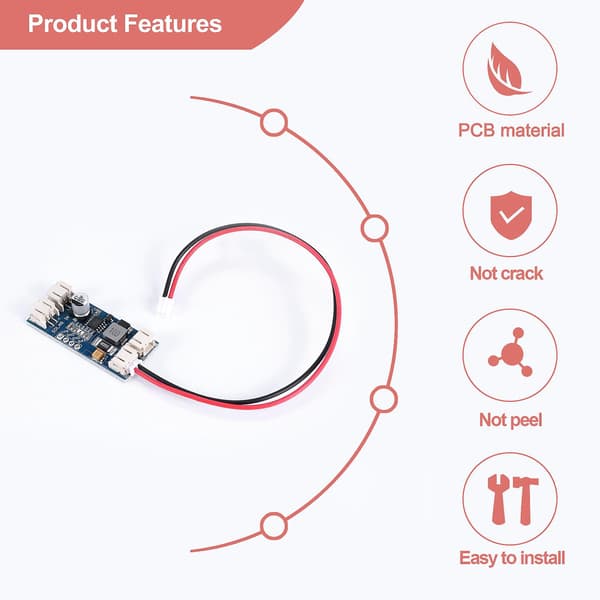

\n1 x CN3791 MPPT solpanel regulatormodul
\n1x kabel
\n
\nEndast ovanstående paketinnehåll, andra produkter ingår inte.
\nObs: Ljus och olika skärmar kan göra att färgen på objektet på bilden skiljer sig något från den verkliga. Det tillåtna mätfelet är +/- 1-3cm.
