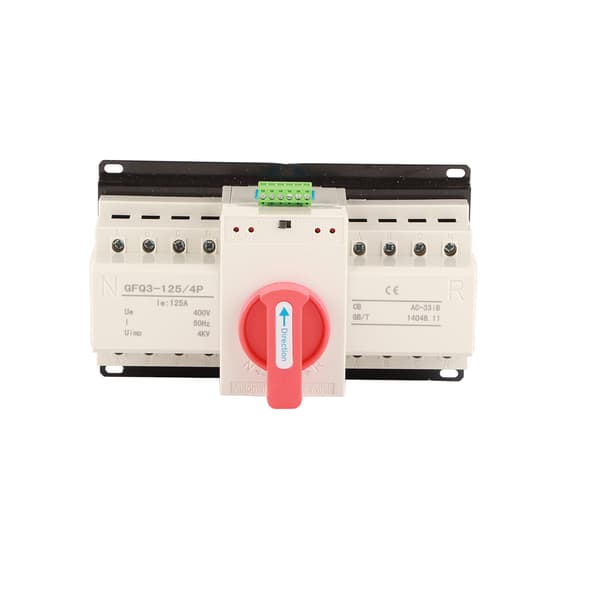

Artikeltyp: Dubbel omkopplare för automatisk överföring
Material: PC flamskyddsmedel, mässing, PCB, silver
Modell: GFQ3 125 4p
Ström: 125A
Driftfrekvens: 50Hz
Arbetsspänning: AC380V
Visningsfunktion: Indikeringsljusdisplay
Driftläge: Automatiskt, Manuellt
ATS-nivå: CB-nivå
Konverteringstid: ≤2S
Användningsnivå: AC 33IB
Konverteringsmetod: Automatisk växling och automatisk återställning
Mekanisk livslängd: Automatisk: 3000 gånger, manuell: 1500 gånger
Standard för efterlevnad: IEC947-6-1GB14048.11
Arbetsprincip:
Strömförsörjningssignalen för den dubbla strömförsörjningsstyrenheten och drivmekanismen i denna serie beror på A-fasen och N-linjen för ingångsporten på den gemensamma omkopplaren eller stand-by-omkopplaren. I det automatiska tillståndet för den tvåvägs strömförsörjningen, när den inkommande fasen A och N-omkopplarspänningen är normal, oavsett om spänningen för den allmänna strömförsörjningen B C och stand-by-omkopplaren ABC och N är normal, kommer den allmänna omkopplaren att vara normal. Stängd först, samtidigt lyser strömindikatorn och den allmänna avstängningsindikatorn. När den inkommande allmänna omkopplaren Fas A och Linje N inte har någon spänning, och den inkommande stand-by-omkopplaren Fas A och Linje N har normal spänning, oavsett om spänningen för normal omkopplare B och Standby-omkopplare C är normal eller inte, växlas den tvåvägs strömförsörjningen till stand-by, strömindikatorn och stand-by-stängningsindikatorn lyser. Manuell funktion, oavsett om den allmänna strömförsörjningen och stand-by-strömförsörjningen har spänning, kan använda manuellt driftläge. Vid manuell drift ska den manuella automatiska knappen placeras i läge för manuell drift. Vrid drivhandtaget medurs till terminalen, Standby-strömförsörjningens luftomkopplare R är öppen och den allmänna strömförsörjningens luftomkopplare N är stängd. När drivhandtaget roterar moturs mot terminalen, stängs luftomkopplaren R för stand-by-strömförsörjningen och luftomkopplaren N för allmän strömförsörjning är öppen.
