PCA9306-nivåkonverteringsmodulen är en dubbelriktad spänningsomvandlare designad för I²C/SMBus-applikationer. Den ansluter enheter som arbetar med olika spänningsnivåer, från 1.2V till 5V, såsom 3.3V mikrokontroller (t.ex. STM32, ESP8266, Raspberry Pi) och 5V-sensorer (t.ex. OLED, BMP180, MPU6050). Den har Texas Instruments PCA9306-chip, stöder upp till 400kHz I²C Fast Mode-kommunikation, kräver ingen riktningskontroll och möjliggör plug-and-play-drift.

Dubbelriktad konvertering: Stöder alla spänningskombinationer mellan 1.2V och 5V (t.ex. 3.3V ↔ 5V, 1.8V ↔ 3.3V), vilket möjliggör tillförlitlig dataöverföring över olika logiknivåer.

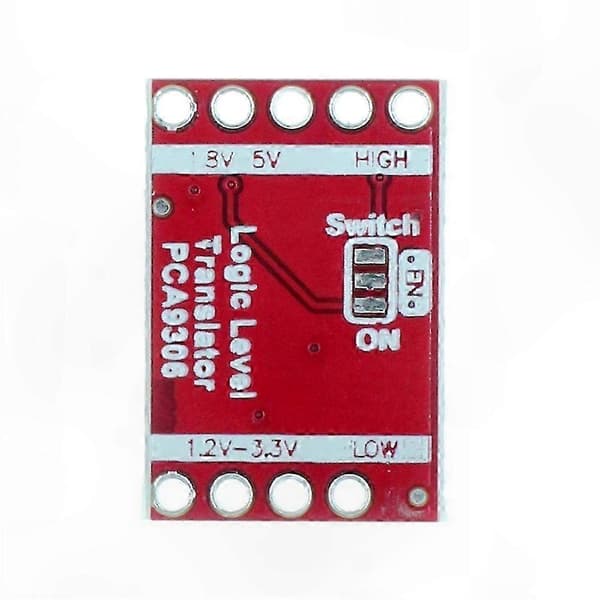

Enkel integration: Inkluderar ett kompakt PCB-breakout-kort med raka stiftlister för bekväma breadboard- eller jumperkabelanslutningar.

Hög kompatibilitet: Designad för sömlös I²C-kommunikation mellan enheter med felaktiga spänningsnivåer. Dubbelkanalskonfiguration hanterar både SCL (klocka) och SDA (data) linjer samtidigt.

Bred applikation: Möjliggör automatisk dubbelriktad nivåskiftning utan externa styrsignaler eller manuell riktningshantering.

Chipmodell: PCA9306DCUR (Texas Instruments)

Ingångsspänningsområde: 1.2V till 5V (VREF1 ≤ VREF2)

Maximal frekvens: 400kHz

Konverteringsriktning: Dubbelriktad, automatisk

Gränssnittstyp: I²C (SCL och SDA)

Driftstemperatur: –40°C till +85°C

Stiftdefinitioner:

VREF1 — Strömförsörjning på lågspänningssidan (t.ex. 3.3V)

SCL1 — I²C-klocklinje på lågspänningssidan

SDA1 — I²C-datalinje på lågspänningssidan

GND — Jord

SDA2 — I²C-datalinje på högspänningssidan

SCL2 — I²C-klocklinje på högspänningssidan
