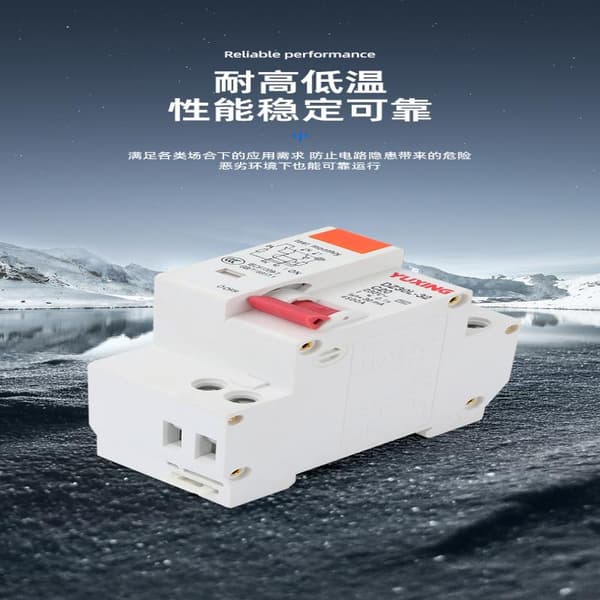

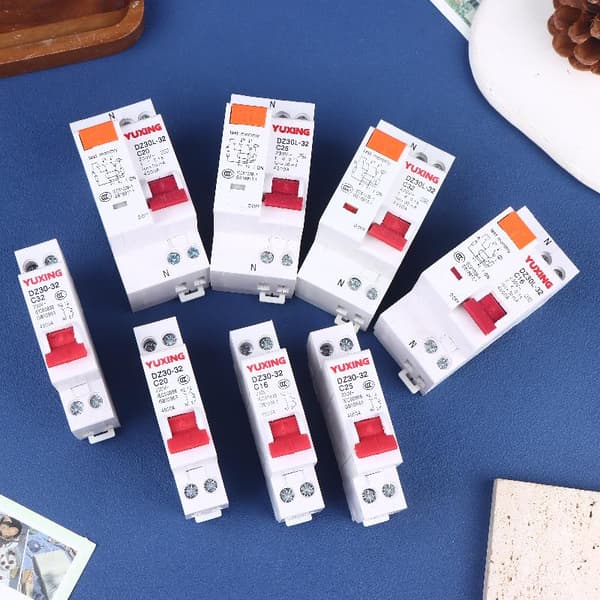

Konstruktion och funktion
1) Ger skydd mot jordfel/läckström, kortslutning, överbelastning och isoleringsfunktion.
2) Indikering av kontaktposition.
3) Ger skydd mot indirekt kontakt med människokroppen.
4) Ger kompletterande skydd mot direktkontakt med människokroppen.
5) Skyddar effektivt elektrisk utrustning mot isoleringsfel.
6) Utrustad med omkopplad neutral- och faspol.
7) Ger skydd mot överspänning.
8) Ger omfattande skydd för hushålls- och kommersiella distributionssystem.
Tekniska data
9) Typ: Elektronisk typ
10) Jordfelskarakteristik: AC
11) Antal poler: 1P+N
12) Utlösningskurva: C
13) Märkkortslutningskapacitet: 4,5KA
14) Märkström (A): 16,20,25,32,
15) Märkspänning: 230V AC
16) Märkfrekvens: 50/60Hz
17) Märkrestströmsdriftström (mA): 30 (63A är 15mA)
18) Utlösningstid: omedelbar under eller lika med 0,1s
19) Elektromekanisk: pelarterminal med klämma.
20) Anslutningshöjd för terminal: H1=16mm, H2=21mm
21) Överspänningsutlösning: 280V±5%
22) Anslutningskapacitet: Flexibel ledare 10mm2, Styv ledare 16mm2.
23) Installation: På symmetrisk DIN-skena 35mm, Panelfäste Tillbehör
24) S2 Shuntutlösare
25) U2+O2 Överspännings- och underspänningsutlösare.
