Funktioner: \r
VL53L0X är ett time-of-flight-räckviddssystem integrerat i en kompakt modul. Detta kort är en bärare för VL53L0X, så vi rekommenderar noggrann läsning av VL53L0X datablad innan du använder denna produkt. \r
VL53L0 använder flight sense-teknik för att exakt mäta hur lång tid det tar för utsända pulser av infrarött laserljus att nå det närmaste objektet och reflekteras tillbaka till en detektor, så det kan betraktas som ett litet, fristående lidarsystem. \r

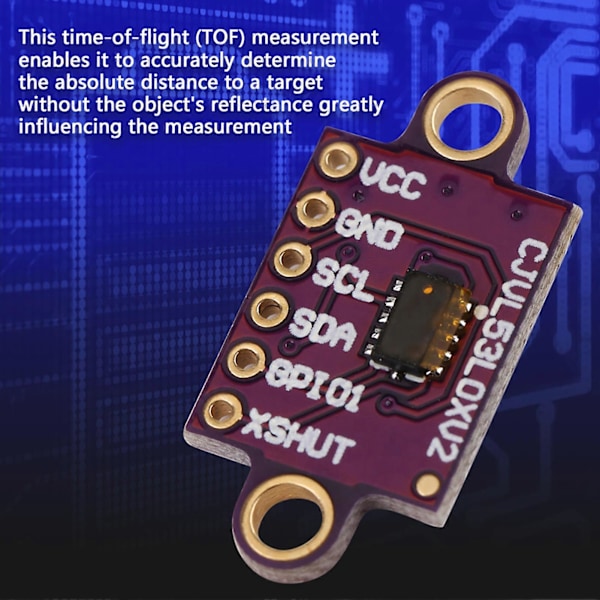

Denna time-of-flight (TOF)-mätning gör det möjligt att noggrant bestämma det absoluta avståndet till ett mål utan att objektets reflektionsförmåga i hög grad påverkar mätningen. \r
Sensorn kan rapportera avstånd upp till 2 m (6,6 ft) med 1 mm upplösning, men dess effektiva räckvidd och noggrannhet (brus) beror starkt på omgivningsförhållanden och målkarakteristika som reflektionsförmåga och storlek, samt sensorkonfigurationen. (Sensorns noggrannhet är specificerad att variera från 3 % i bästa fall till över 10 % under mindre optimala förhållanden.) \r
Räckviddsmätningar är tillgängliga via sensorns I2C (TWI)-gränssnitt, som också används för att konfigurera sensorinställningar, och sensorn tillhandahåller två ytterligare stift: en avstängningsingång och en avbrottsutgång. \r
VL53L0X är en fantastisk IC, men dess lilla, blyfria, LGA-paket gör det svårt för den typiska studenten eller hobbyisten att använda. \r
\r
Den fungerar också med en rekommenderad spänning på 2,8 V, vilket kan göra gränssnittet svårt för mikrokontroller som arbetar med 3,3 V eller 5 V. Vårt breakout-kort åtgärdar dessa problem, vilket gör det lättare att komma igång med sensorn, samtidigt som den totala storleken hålls så liten som möjligt. \r
\r
\r

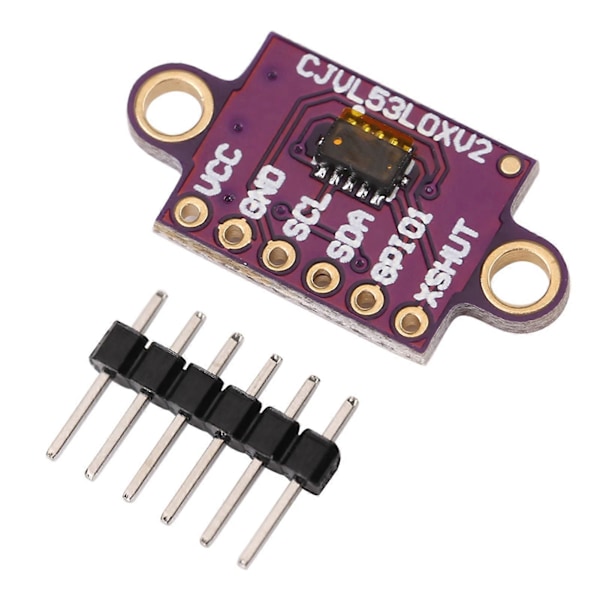

PIN-beskrivning: \r
VDD Reglerad 2,8 V utgång. Nästan 150 mA är tillgängligt för att driva externa komponenter. (Om du vill kringgå den interna regulatorn kan du istället använda detta stift som en 2,8 V-ingång med VIN frånkopplad.) \r
VIN Detta är huvudströmförsörjningsanslutningen på 2,6 V till 5,5 V. SCL- och SDA-nivåomvandlarna drar I2C-linjerna högt till denna nivå. \r
GND Jordanslutningen (0 V) för din strömförsörjning. Din I2C-kontrollkälla måste också dela en gemensam jord med detta kort. \r
SDA Nivåomvandlad I2C-datalinje: HÖG är VIN, LÅG är 0 V \r
SCL Nivåomvandlad I2C-klocklinje: HÖG är VIN, LÅG är 0 V \r
XSHUT Detta stift är en aktiv-låg avstängningsingång; kortet drar upp det till VDD för att aktivera sensorn som standard. Att driva detta stift lågt försätter sensorn i hårdvaruvänteläge. Denna ingång är inte nivåomvandlad. \r
\r
\r
Paketet innehåller: \r
1x GY-VL53L0XV2V L53L0X Time-of-Flight Avståndssensor
