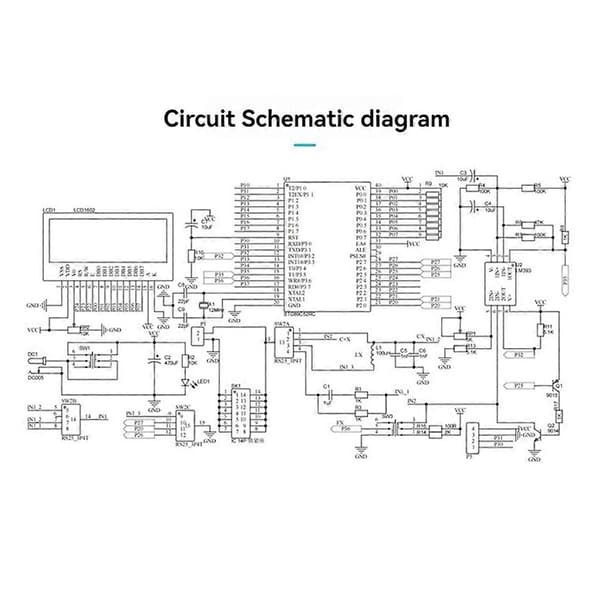

1. Detta kit är ett multifunktionellt mätinstrument baserat på 51 single-chip mikrodator design, som integrerar kapacitansmätning, induktansmätning och frekvensmätning. Det kan mäta icke-polariserade kondensatorer, elektrolytkondensatorer, induktorer och frekvenser.

2. Öva på att göra DIY-lödning av delar, lär dig att förstå tillämpningen av mikrokontrollerkunskap och mätprinciperna för frekvens, kapacitans och induktans.

3. Högupplöst flytande kristalldisplay, stor LCD-display, digitala symboler visas tydligt, lätt att läsa.

4. Med multifunktionell roterande växel kan du välja olika funktioner, mätningen är bekvämare.

5. Kan mäta icke-polariserad kapacitans, polariserad elektrolytkapacitans, induktans och frekvens.



Matningsspänning: USB-strömförsörjning DC 5V (DC-strömhållare)

Mätområde för icke-polariserad kapacitans: 1pF-2200pF

Mätområde för polariserad kapacitans: 1uF-12000uF

Induktansmätområde: 1uH-1H

Frekvensmätområde: 20Hz-400KHz

Användningstips:

1. Kitets matningsspänning är 5V DC-spänning. Försök att använda en strömförsörjning med mindre brus och stabil utgång.

2. Före varje påslagning måste alla strömbrytare vara uppfällda och displayen visas cirka 2 sekunder efter påslagning.

3. Efter displayen, innan du installerar skalet, justera potentiometern så att spänningen mellan de 4:e och 5:e stiften på LM393 är 3,16V.

4. Vid mätning av icke-polariserade kondensatorer och induktorer skiljs inte de positiva och negativa polerna åt. Frekvensen och elektrolytkondensatorerna måste skilja de positiva och negativa polerna åt. Kontakten måste bekräftas vara bra.

5. Decimalerna i avläsningarna är inte avrundade eller virtualiserade. Det är normalt att alla decimaler hoppar

Notera:

Olika partier kan ha olika screentryck/utseende, vilket inte påverkar användningen.

Levereras omonterad, kräver as
