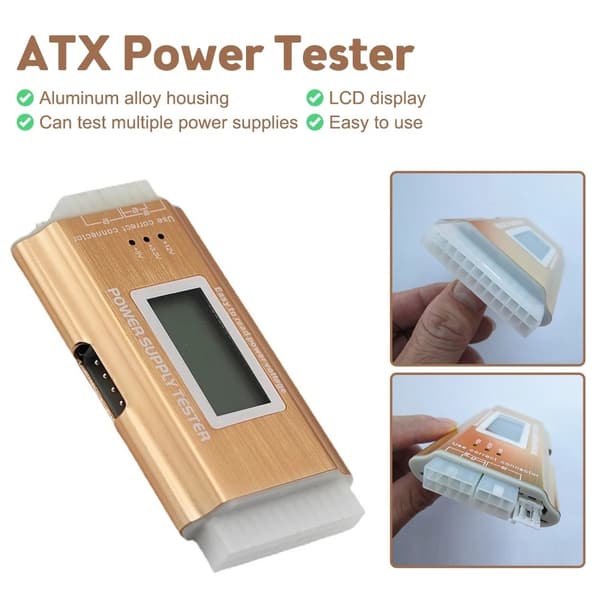

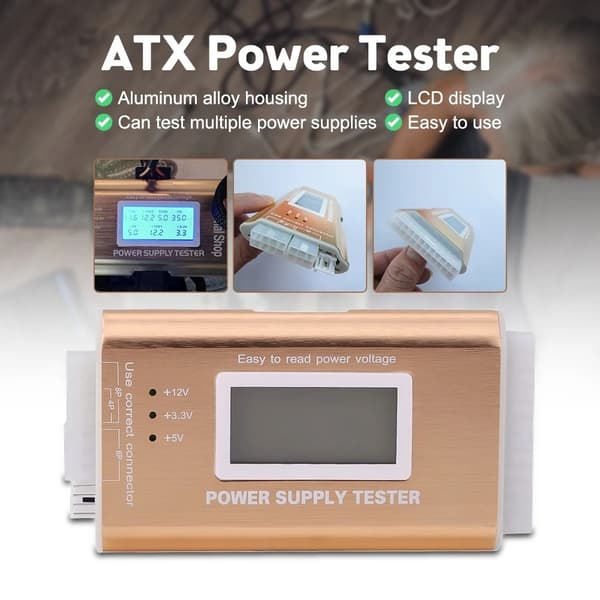

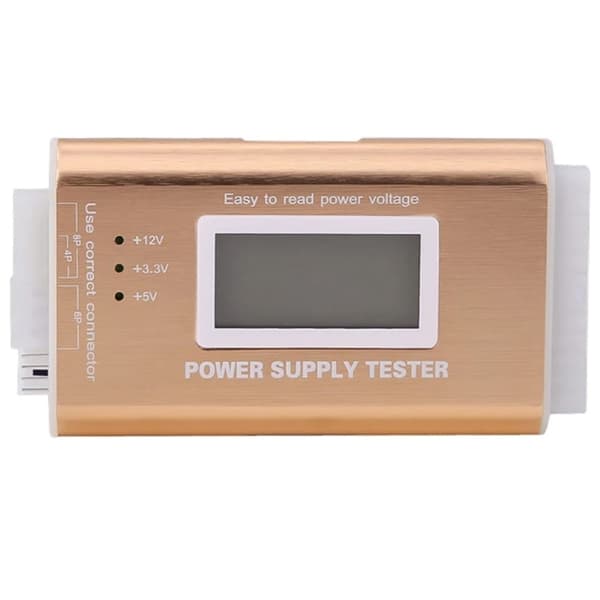

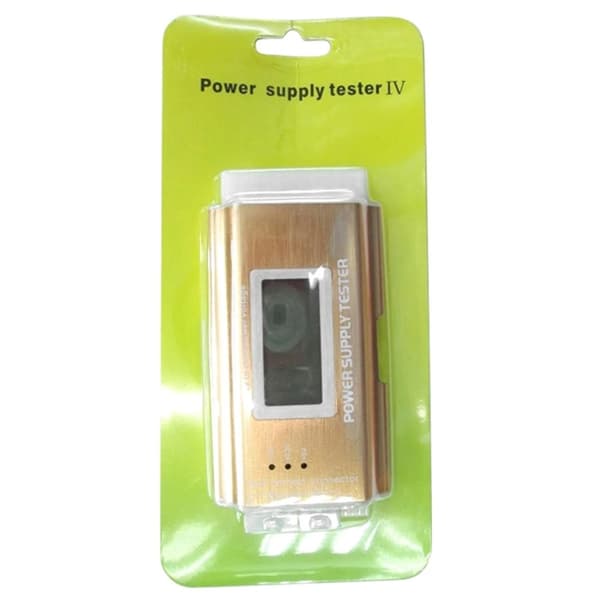

YNS-05 Aluminiumlegering LCD-skärm ATX Power Tester Stationär dator Power Testing Tool Anslut bara strömförsörjningens ATX-kontakt för att enkelt och intuitivt veta om utgången från varje strömförsörjning är normal

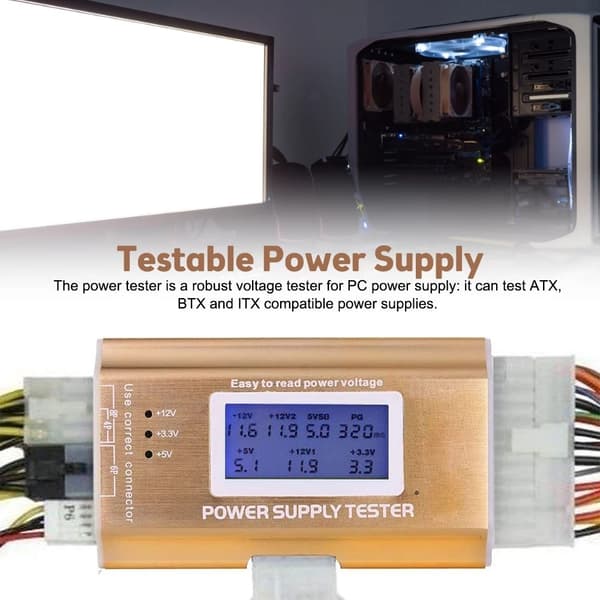

Det är en kraftfull testutrustning för strömförsörjning som kan upptäcka ATX, BTX, ITX, TFX datorströmförsörjning och kan visa varje grupp av spänning och PG-värde på LCD
Upptäck snabbt datorströmförsörjning bekvämt instrument

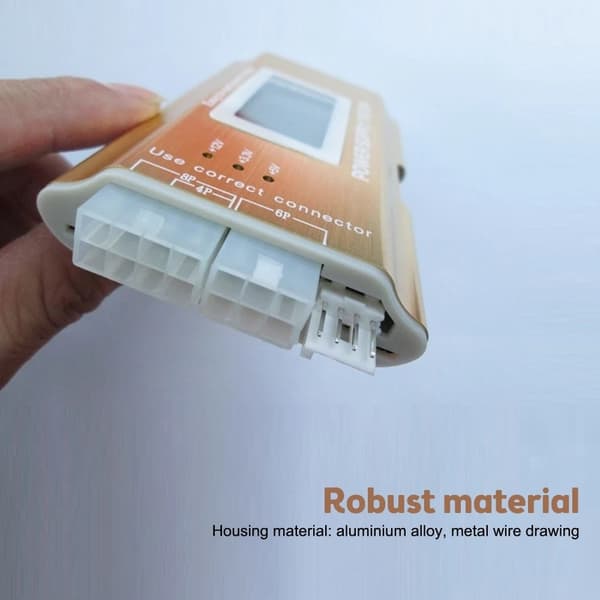

Skalet är tillverkat av aluminiumlegering, vilket är slitstarkt och praktiskt
Specifikationer:
Spänningång: 20/40PIN (ATX-strömförsörjning)
Spänningsdetektering: +12V -12V +5V +3,3V 5VSB 12VPG

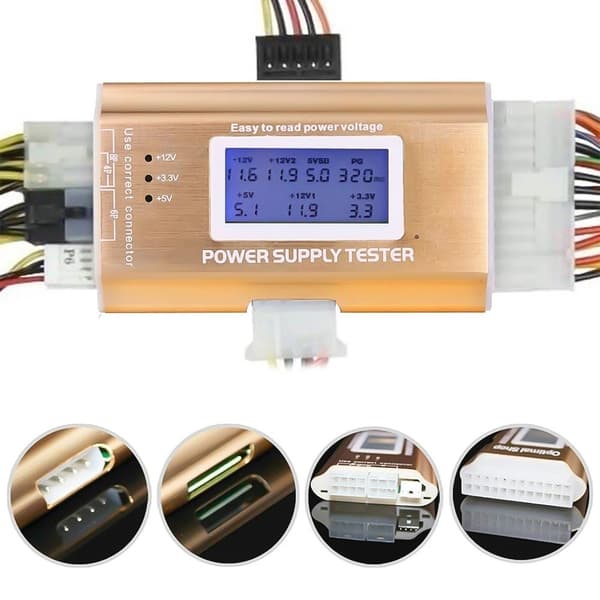

Anslutningsport: Floppy HDD COROM SATA 4pin (P4) 8pin (Dual-CPU) 6pin (PCI-E)
Vikt: 125g (skal av aluminiumlegering)
Driftmetod:

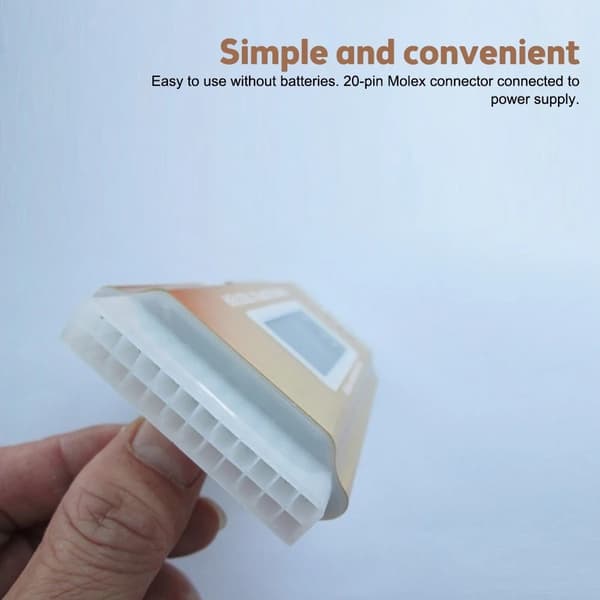

1: Sätt i den obelastade strömförsörjningens 20Pin- eller 24Pin-kontakt i motsvarande position på strömförsörjningstestaren. Slå på strömförsörjningen, och två "pip"-ljud kommer att höras samtidigt.
Om värdena för varje grupp inte blinkar eller alarmerar, betyder det att uteffekten från denna strömkälla är normal.

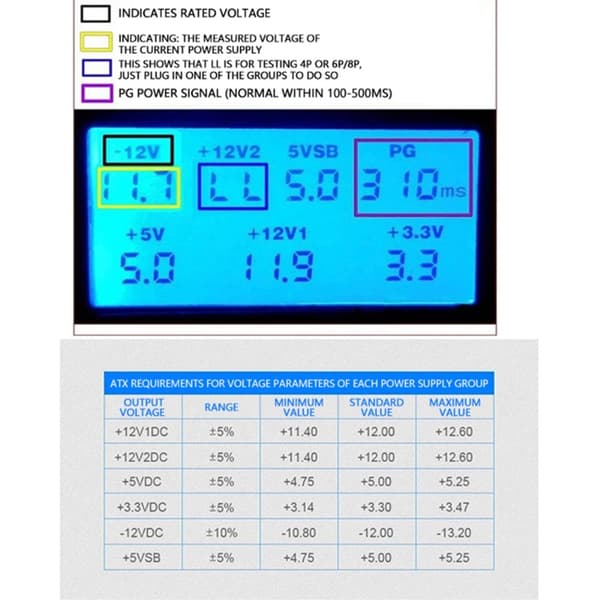

Om motsvarande spänning eller PG-värde visas som ett blinkande larmläge betyder det att denna strömförsörjning är en felaktig strömförsörjning! För testrelaterade värden, se följande tabell
(Tips: Om du bara ansluter 20Pin eller 24Pin gränssnittstestaren larmar skärmen (+12V2) och visar LL. LL som visas här är för att testa 4P eller 6P/8P.
Om den inte är ansluten kan du ignorera den Eller koppla bara in en grupp Andra stora 4P (hårddiskgränssnitt), små 4P (diskettenhetsgränssnitt), 4P/8P (CPU-gränssnitt), 6P (grafikkortsgränssnitt), SATA-gränssnitt, dessa gränssnitt måste kopplas in vid testning. Om du inte testar kan du lämna dem urkopplade
Anslut den stora 4P (hårddiskgränssnittet), den lilla 4P (diskettenhetsgränssnittet) testaren, +12V och +5V displaylampor till vänster (om lamporna inte lyser betyder det att denna grupp av linjer är felaktig)
Plug in 4P/8P (CPU-gränssnitt), 6P (grafikkortsgränssnitt) test Testerskärmen (+12V2) visar testspänningen (blinkande larm om det finns ett fel)
När SATA-gränssnittstestaren är ansluten, lyser +12V, +5V och +3,3V-indikatorlamporna till vänster (om lamporna är släckta betyder det att den här gruppen av linjer är felaktig. Vissa tillverkares SATA-strömgränssnitt gör det inte har +3,3V spänningsutgång)
Obs: +3,3V-lampan kanske inte tänds när SATA-gränssnittstestaren är ansluten, eftersom SATA-strömgränssnitten på marknaden nu har 4 eller 5 ledare. Kontrollera först om ditt power SATA-gränssnitt har 4 eller 5 ledningar. Om den har 4 trådar finns det ingen +3,3V-utgång. Endast 5 trådar har +3,3V utgång. När du använder, försök att inte hot-plugga 24Pin-gränssnittet. (Måste koppla in 24Pin innan du slår på).
Förpackningen innehåller:
1 x aluminiumlegering LCD-skärm ATX Power Tester
Övrigt ingår ej

• Enkel åtkomst till knappar och portar
• Skyddar mot repor och stötar
• Slimmad och lätt design
• Tillverkad i PC / Aluminium
