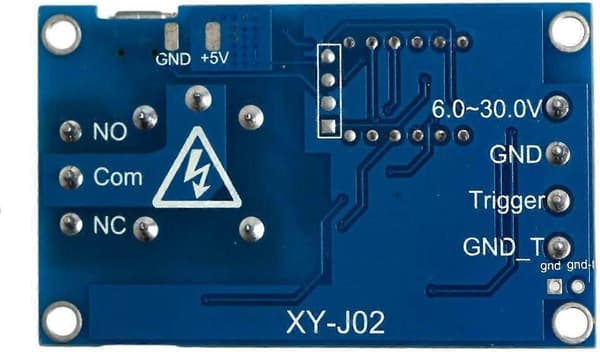

Material: Elektriska komponenter. Driftspänning: 6--30V. Trigger Signalkälla: Högnivåtrigger (3.0 V-24 V), signaljord och systemjord är inte gemensamma, vilket kan öka anti-interferensförmågan. system (kortslutning kan också anslutas med en gemensam jord)
Utgångskapacitet: kan styra högst DC 30V 5A AC eller 220 V enheter 5A.
Optokopplarisolering: förbättrar anti-interferensförmågan, efter parameterinställningen kommer den att minnas. Varning: Reläkontakten är passiv och elproduktion; 1 kanal har kontrollfunktionen på/av.
Driftläge: P1: Efter triggad signal, slå på reläet under tid OP, stäng sedan av; inom OP-perioden följande operation:
1) P1.1: signal som triggas igen är inte effektiv
2) P1.2: signal som triggas igen, starta tiden igen
3) P1.3: signal som triggas igen, återställ; koppla bort reläet, stoppa tidtagningen
P2: ger triggersignalen, tiden efter avstängning av relä CL strömrelä OP-tid; sedan tidtagning, stäng av reläet
P3.1: ge triggersignalen efter att strömreläet är på tid OP, CL avstängningstid relä; sedan ovanstående driftcykel cykla igen, stäng av reläet stoppa tidtagningen; cykeltider (LOP) kan ställas in
P3.2: efter anslutning. inget behov av triggersignal, strömrelä på tid OP, CL avstängningstid relä; sedan ovanstående driftcykel tidscykel (LOP) kan ställas in
Q4: behåller signalens funktion; om det inte finns någon triggersignal, kommer tiden att avbrytas, reläet förblir anslutet; när signalen försvinner, tidtagning OP stänger av reläet; över tid, om ingen signal igen, rensas tiden
Expansionsfunktionsknapp STOP:
Viloläge:
C-P Viloläge: inom 5 minuter, ingen operation; nixie-röret stängs automatiskt av, och ett funktionsprogram fungerar bra
Det d-Normala läget: nixie-röret visar alltid
Obs: Tryck och håll in STOP-knappen i 2 sekunder för att ändra från C-P till O-d; Aktuellt tillstånd kommer att blinka och sedan återgå till huvudgränssnittet
Storlek: 6.3*3.8*1.5cm/2.48\"*1.50\"*0.59\"
Paketet innehåller: 1 st x Cykeltidskretsbrytare
