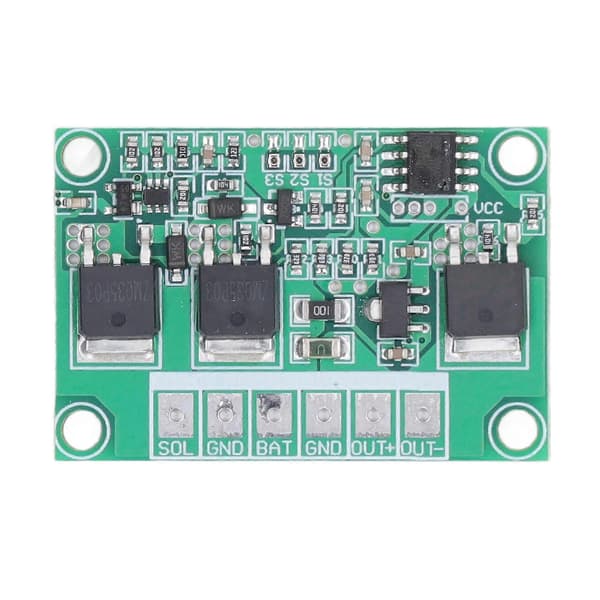

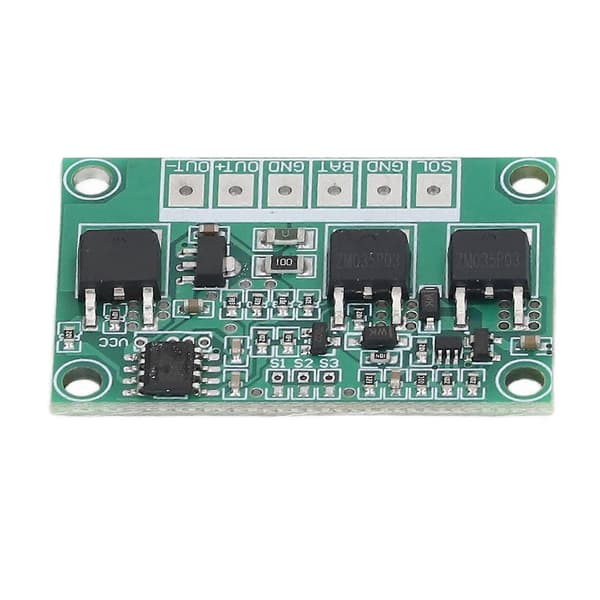

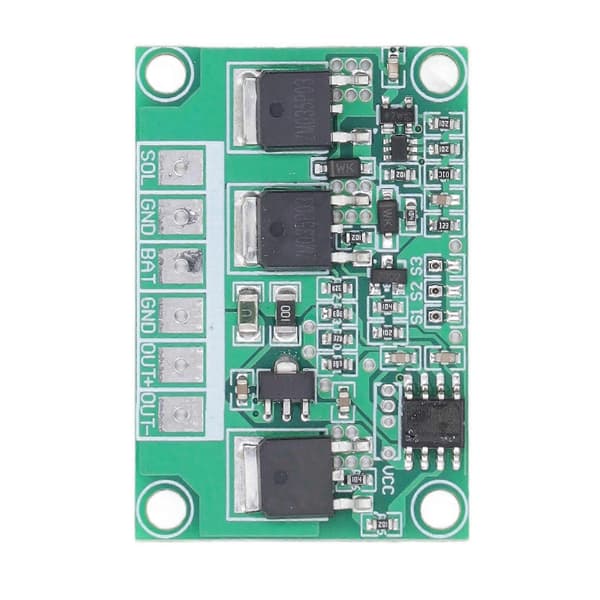

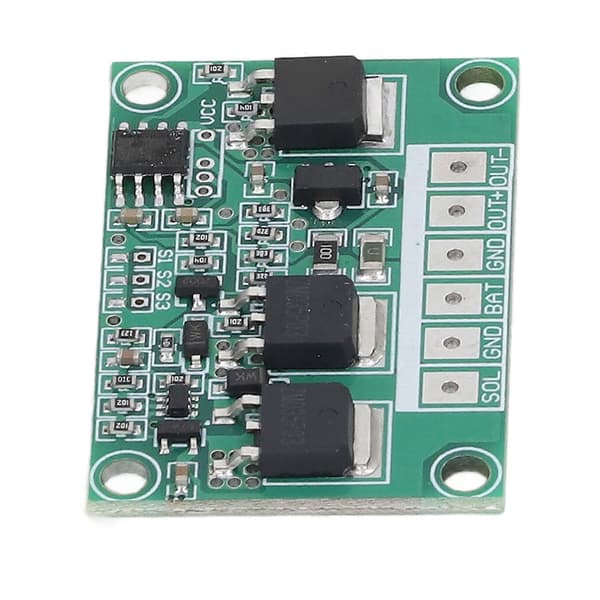

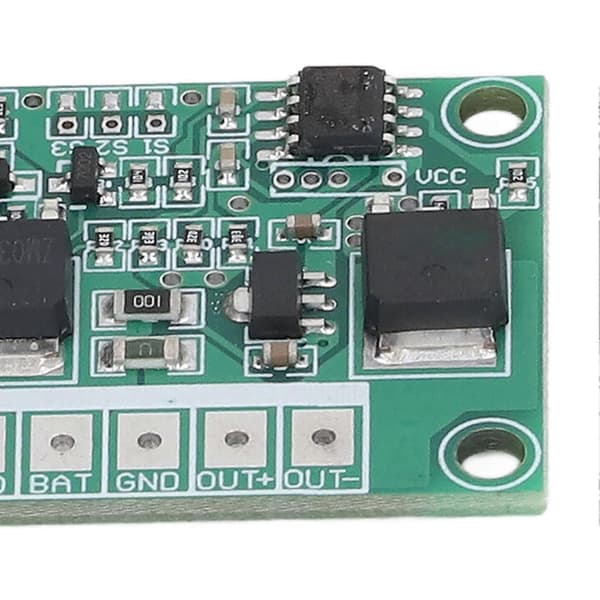

Artikeltyp: Solarladdningskontrollerkort\r
Material: PCB\r
Laddnings- och urladdningsström:\r
6V Syra Batteri: 5A\r
12V Syra Batteri: 5A\r
3.7V Enkel Li Polymer: 5A\r
3.2V Enkelcells Litiumjärnfosfat: 5A\r
Laddnings- och urladdningsskydd:\r
Batterityp Laddningsskydd Laddningsskydd Frisläppande Urladdningsskydd Urladdningsskydd Frisläppande\r
6V Syra 7.1V 6.8V 5.4V 6.2V\r
12V Syra 14.2V 13.7V 11V 12.4V\r
3.7V Enkel Li Polymer 4.2V 3.9V 3.2V 3.5V\r
3.2V Enkelcells Litiumjärnfosfat 3.6V 3.4V 2.8V 3.2V\r
\r
Batteritypsindikation:\r
Efter att batterisidan av kretskortet har strömförsörjts indikerar utgångssidan batteritypen genom att blinka med ljus. Blinkar en gång, tror kortet att det är ett seriekopplat litiumjärnfosfatbatteri och kör programmet relaterat till ett enkelseriekopplat litiumjärnfosfatbatteri; blinkar två gånger, tror kortet att det är ett enkelseriekopplat litiumbatteri och kör programmet relaterat till ett enkelseriekopplat litiumbatteri; blinkar tre gånger, tror kortet att det är ett 6V bly-syrabatteri och kör programmet relaterat till ett 6V syrabatteri; blinkar fyra gånger, tror kortet att det är ett 12V syrabatteri och kör programmet relaterat till ett 12V syrabatteri. När du använder det, vänligen verifiera om batteriet är felaktigt anslutet eller om kretskortet identifierar felaktigt enligt antalet blinkande ljus vid utgången. Om batteritypen som kretskortet anger inte matchar det faktiska batteriet som används, koppla omedelbart bort batteriet och sluta använda det.\r
Batteritypsidentifieringsspänningsområde:\r
3.2V enkelserie litiumjärn identifieringsområde är 2.5-4.0 volt.\r
Identifieringsområde för 3.7V enkelsträngs litium är 3.0-4.4 volt.\r
6.0V syrabatterier identifieras i intervallet 5.0 till 7.5 volt\r
12.0V syrabatterier identifieras i intervallet 9.0 till 15.0 volt.\r
När batteriänden av kretskortet är strömförsörjd måste batterispänningen vara nära standardbatterispänningen för att förhindra att programmet felidentifierar batteriet. Vid montering av fixturen måste den detektera om batteriet är felaktigt identifierat, och om det är felaktigt identifierat måste det kontrollera batterispänningen och säkerställa att batterispänningen är korrekt innan strömmen slås på igen.
