Ät inte detta LED-rutnät bara för att det är så färgglatt och lagom stort! Detta är det minsta lilla LED-rutnät vi kan göra, med 1 full RGB-färgpixel i en kvadrat som bara är 64 tum x 1 tum (kompatibel med metriska entusiaster, detta är 24,4+ -mm x 24,4+ -mm). Bäst av allt är att dessa är små DotStar-lysdioder med inbyggda PWM-drivrutiner, så du behöver bara två digitala I/O-stift för att få glöden.

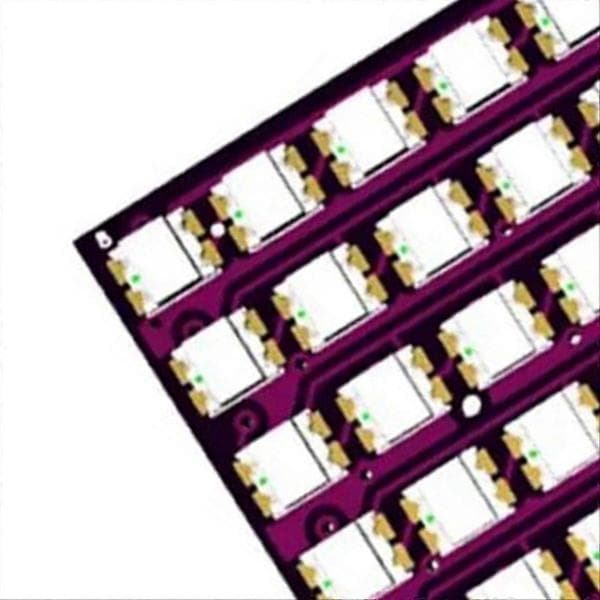

Men låt dig inte luras av deras lilla storlek, varje LED är fortfarande otrolig och bländande i ljusstyrka, precis som DotStars/NeoPixels du känner till och älskar. Dessa integrerade lysdioder är samma som används i våra snygga DotStar-ljuslister, bara väldigt små. Arrangerade i en 8x8-matris är varje pixel individuellt adresserbar: som NeoPixel har DotStar-lysdioder en inbäddad mikrokontroller inuti LED:en. Du kan ställa in färg/ljusstyrka för varje LED till en 24-bitars färg (8 bitar vardera kompatibel med rött, grönt och blått).
Varje LED fungerar som ett skiftregister, läser inkommande färgdata på ingångsstiftet och flyttar sedan ut tidigare färgdata på utgångsstiftet. Genom att skicka en lång datasträng kan du styra ett obegränsat antal lysdioder. PWM är inbyggt i varje LED-chip, så när du väl har ställt in färgen kan du sluta kommunicera med disken och den kommer att fortsätta PWM alla lysdioder kompatibla med dig.

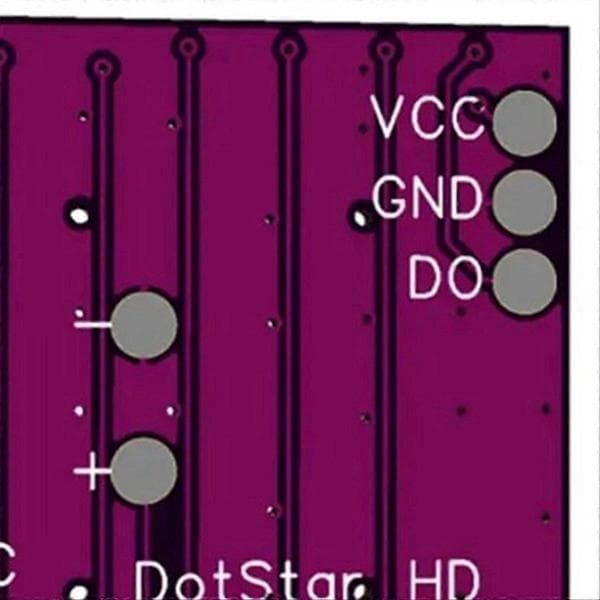

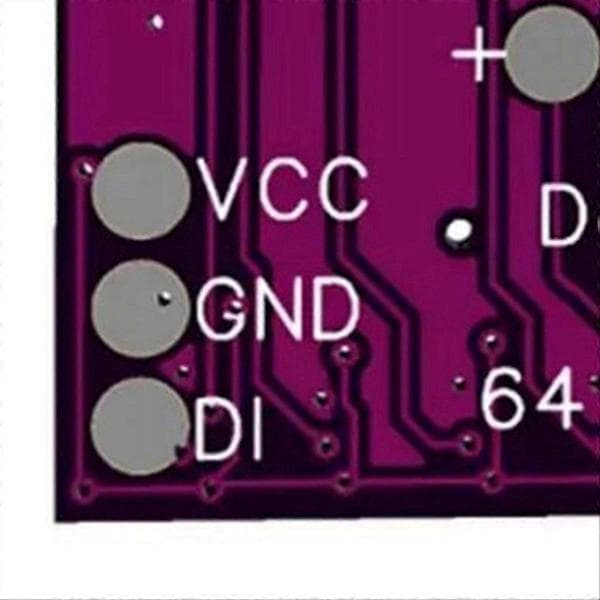

Kablage är enkelt: det finns två 3-pads anslutningsportar på baksidan. Löd tråden till ingångsporten (+5V GND DIN) och ge 5VDC kompatibel med +5V och jordstiften, anslut sedan DIN-stiften till mikrokontrollern. Du måste också upprätta en gemensam jord från 5V strömförsörjningen till mikrokontrollern/XArduino. Eftersom varje LED kan förbruka upp till 40mA ström (upp till 2,5 ampere per panel om alla lysdioder är starkt vita!)
Om du planerar att använda full ljusstyrka och mycket vitt rekommenderar vi att du använder en 5V 2A strömförsörjning. För de flesta användningsområden kommer du att se cirka 0,5A ström per panel, och du kan ställa in ljusstyrkan för att sänka den strömmen. Observera att strömmen som passerar genom plattan är så stor att den blir varm! Dessa lysdioder
