Beskrivning

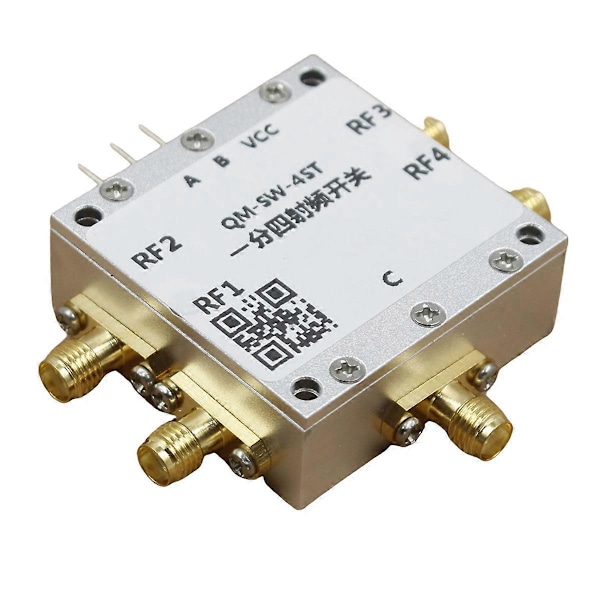

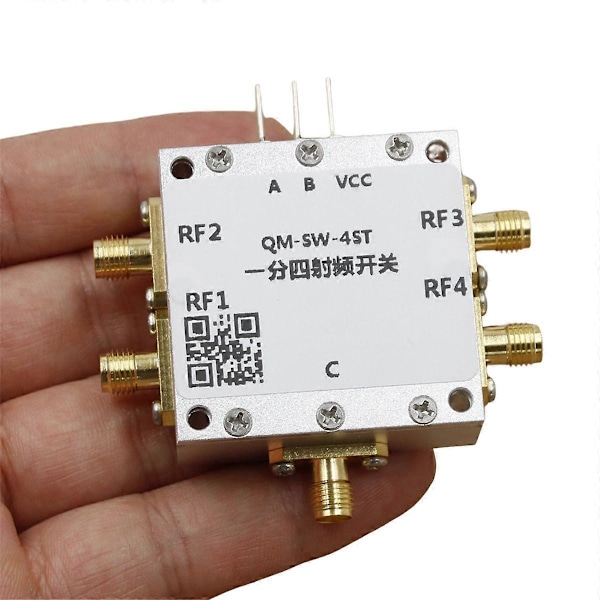

Mikrovågsswitch, även känd som radiofrekvensswitch, realiserar funktionen att kontrollera mikrovågssignalkanalomvandling. Denna modul använder SP4T single-pole four-throw-läge för att realisera växlingen av fyrvägssignaler.

På grund av dess låga insättningsförlust, breda frekvensband och höga isolation, används den flitigt i kommunikationssystemutrustning. CNC-strukturer används. Skal, lätt att installera, stabil och pålitlig prestanda.



Modell: QM-SW-4ST

Arbetsfrekvens: 0.1-6G

Arbetsläge: välj fyra från en

Typisk insättningsförlust: 1dB

Portisolation: 45dB typiskt värde

Impedans: 50ohm

Högsta ingångseffekt: 28dBm

Switch-omkopplingstid: 150ns

Strömförsörjning: +3.3 till +5V

Med monteringspositioneringshål

Vikt: 80 gram

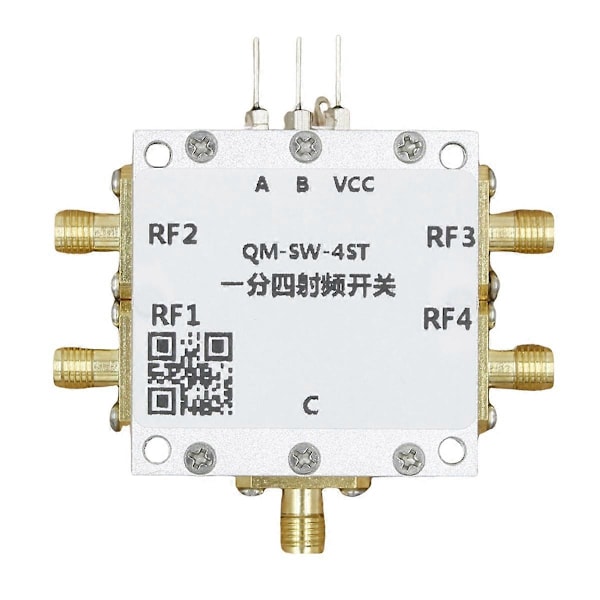

Kontrollmetod:

Kontrollport A: L, kontrollport B: L RF-utgång till RF1;

Kontrollport A: H, kontrollport B: L RF-utgång till RF2;

Kontrollport A: L, kontrollport B: H RF-utgång till RF3;

Kontrollport A: H, kontrollport B: H RF-utgång till RF4;

(Extern spänningskontroll, H: 3.3-5V, L: 0V eller jord)

På grund av olika partier kan det finnas skillnader i produktens utseende, färg och tryckta text, vilket inte påverkar användningen.

Färg: Silver

Material: Metall

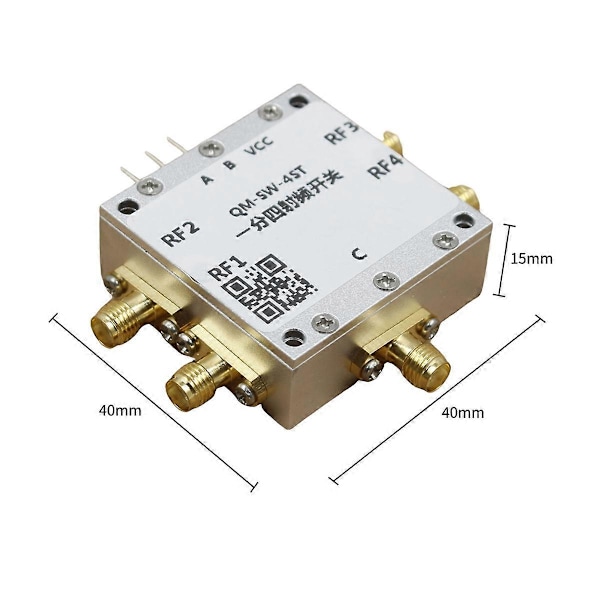

Storlek: Modulstorlek: 40x40x15mm (exklusive kontakter)



Paketets innehåll:

1 * RF-switch



Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljusreflektion och olika skärmar kan orsaka att färgen på objektet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3 cm.
