Beskrivning

Utgångsspänning: kan ställas in på 5V/8V/9V/12V, standard är 12V

Ingångsspänningsområde: 2.5V-5V, ingångsspänningen måste vara lägre än den inställda utgångsspänningen



Typ: Spänningsregulator

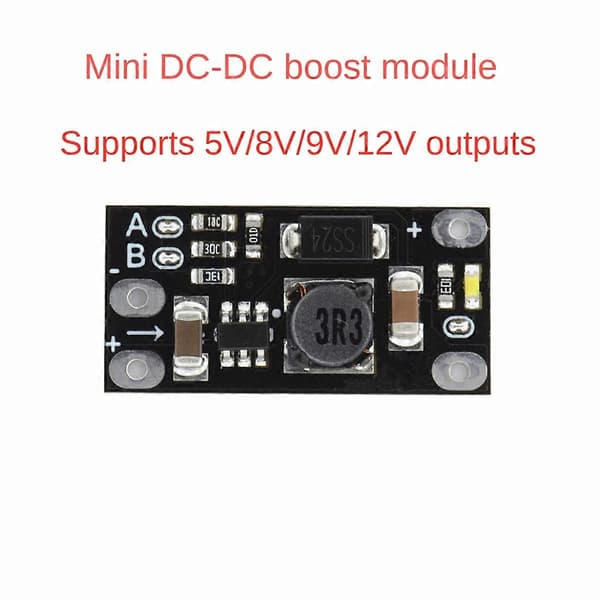

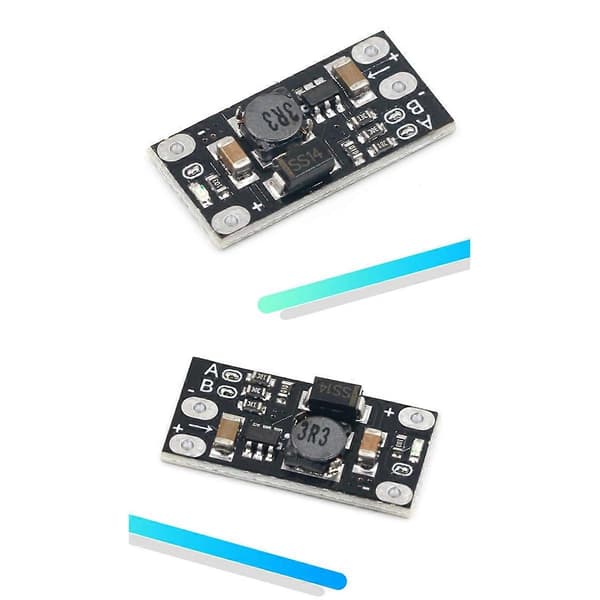

Modellnummer: Mini DC Boost Converter Board

Utgångskapacitet: 5V 1A, 8V 0.5A, 9V 0.45A, 12V 0.3A vid användning av 3.7V litiumbatteriingång

Vid användning av 5V ingång: 8V 0.7A, 9V 0.7A, 12V 0.5A kan matas ut

Standardutgång 12V: LED-indikatorn förbrukar cirka 1MA.

Tips: Om indikatorlampan är släckt är ingångsströmmen mindre än 1MA utan belastning

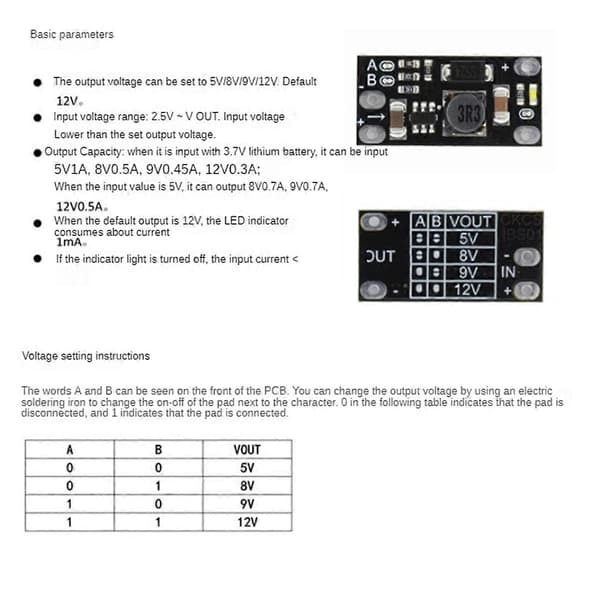

Spänningsinställning:

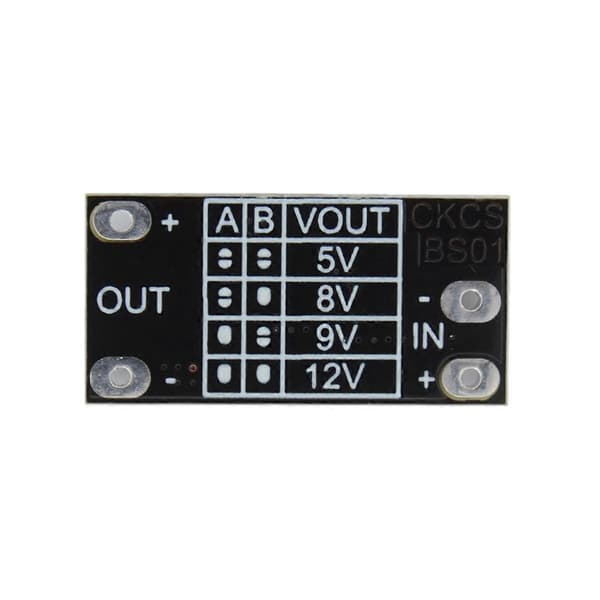

På framsidan av PCB:n kan man se markeringarna A, B. Utgångsspänningen kan ändras genom att ändra lödpunkterna bredvid tecknen med hjälp av en lödkolv, 0 i tabellen nedan betyder att lödpunkterna är frånkopplade, 1 betyder att svetsningen är ansluten;

Lödpunkten bredvid LED-indikatorn kan också kopplas bort för att stänga av indikatorn.

Färg: Svart

Material: PCB+elektroniska komponenter



Paketets innehåll:

20 * Mini DC Boost Converter Board



Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljusreflektion och olika skärmar kan göra att färgen på föremålet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3 cm.
