Ingångsområde programmerad kontroll, 7 typer ingångsområden:
ADC-bithastighet: 16 bitar
Enkelbildsläge: Autoavstängning
Kanaler: 4-kanals AN0 AN1 AN2 AN3
Kontinuerligt läge: Endast 150μA
-0,256V ~ + 0,256V, -0,512V ~ + 0,512V, -1,024V ~ + 1,024V, -2,048V ~ + 2,048V, -4,096V ~ + 4,096 V, -6,144V 4V ~ I2,C bitadresser mellan 0x48-0x4B
Kanalingångsspänning: 0-VDD
Ingångsspänning: 2,0v-5,5v
Programmerbar datahastighet: 8sps-860sps
Gränssnittstyp: I2C
1. Högprecisions-ADC: ADS1115 ger 16-bitars precision vid 3300 sampel/sekund över I2C, vilket gör den idealisk för mikrokontroller utan en analog-till-digital-omvandlare eller när du vill ha en ADC med högre precision.
2. Flera ingångskonfigurationer: Chippet kan konfigureras som 4 enkeländade ingångskanaler eller två differentialkanaler, vilket ger flexibilitet i ingångskonfigurationer.
3. Programmerbar förstärkare: ADS1115 inkluderar en programmerbar förstärkare, upp till x16, för att hjälpa till att öka mindre singel-/differentialsignaler till hela intervallet.

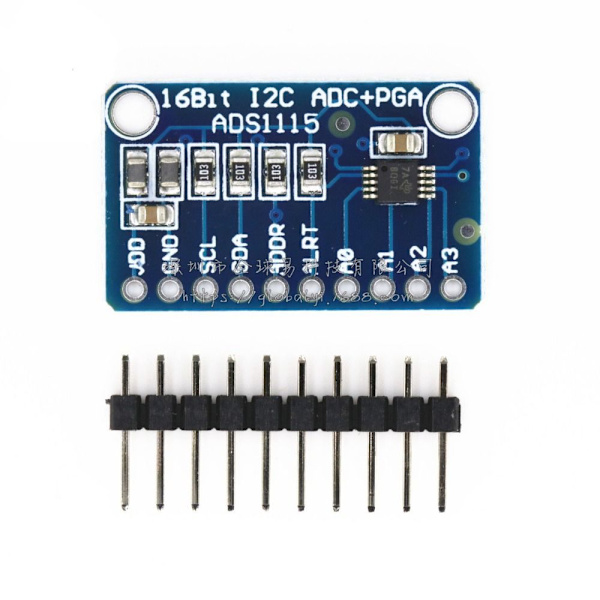

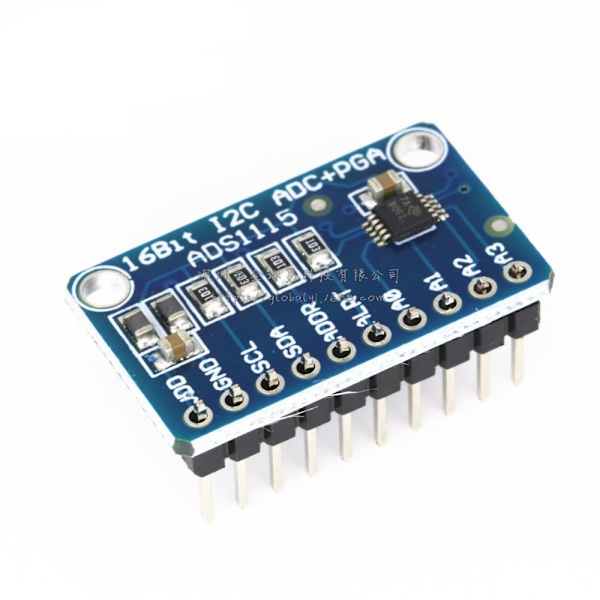

4. Breakout-bräda: Chipet kommer på ett breakout-kort med ferriter för att hålla AVDD och AGND tysta, vilket gör gränssnittet enkelt.
5. Lätt att använda: Gränssnittet görs via I2C. Anslut helt enkelt GND till jord, VDD till ditt logiska power och SCL/SDA till din mikrokontrollers I2C-port och kör exempelkoden för att börja läsa data.
förpackningen innehåller:
3 * ADS1115 16-bitars 4-kanals analog-till-digital ADC-omvandlare
