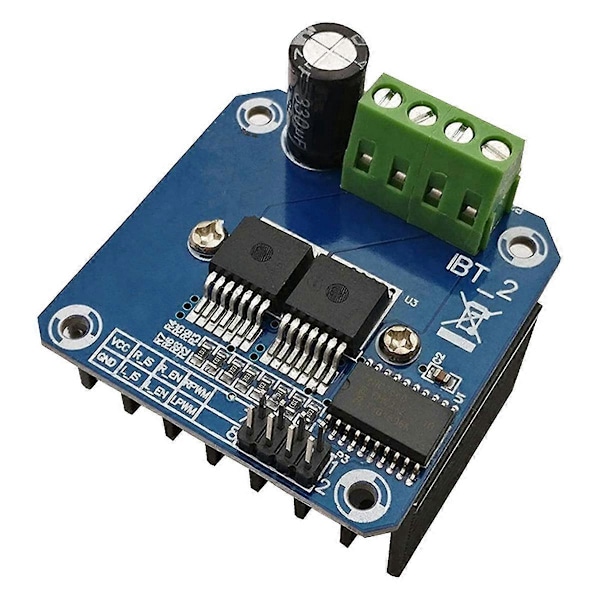

5V isolering med MCU, och skyddar effektivt MCU; 5V strömindikator på kortet.

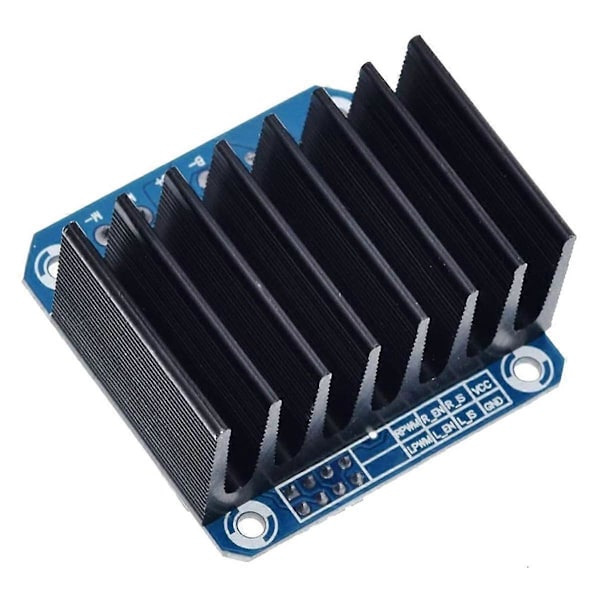

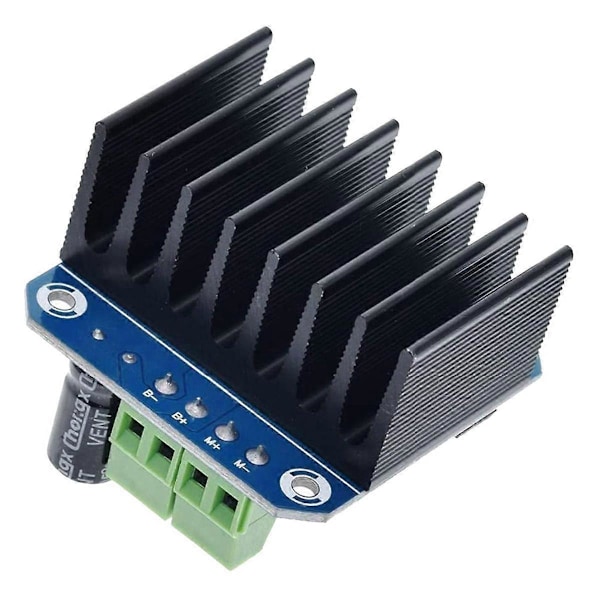

Spänningsindikation för motordrivrutinens utgång; kan löda kylfläns.

Behöver bara fyra linjer från MCU till drivmodulen (GND. 5V. PWM1. PWM2); isoleringschip 5 V strömförsörjning (kan dela med MCU 5 V).

för att vända motorn framåt, två PWM-ingångsfrekvenser upp till 25 kHz; två värmeflöden som passerar genom en felsignalutgång.

Isolerat chip 5V strömförsörjning (kan delas med MCU 5V), kan också använda den inbyggda 5V-försörjningen; matningsspänningen 5,5V till 27V.



Ingångsspänning: 6V-27V

Maximal ström: 43A

Ingångsnivå: 3,3-5V

Kontroll: PWM eller nivå

Driftscykel: 0-100%

Ingångsport:

1.RPWM: framåtnivå eller PWM-signalingång, aktiv hög

2.LPWM: Omvänd nivå eller PWM-signalingång, aktiv hög

3.R_EN: framåtdrivning aktivera ingång, hög nivå aktiverad, låg nivå av

4.L_EN: Omvänd drivning aktivera ingång, hög nivå aktiverad, låg nivå av

5.R_IS: framåtdrivningsströmlarmsutgång

6.L_IS: Omvänd drivningsströmlarmsutgång

7.VCC: +5 V effektutgång, 5V strömförsörjningsanslutning med mikrokontrollern

8.GND: signal gemensam låg ände

Färg: Fotofärg

Material: ABS

Storlek: 5 x 5 x 3cm



Paketets innehåll:

4 x Motordrivmodul



Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljusreflektion och olika skärmar kan orsaka att färgen på objektet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3 cm.
