Beskrivning:

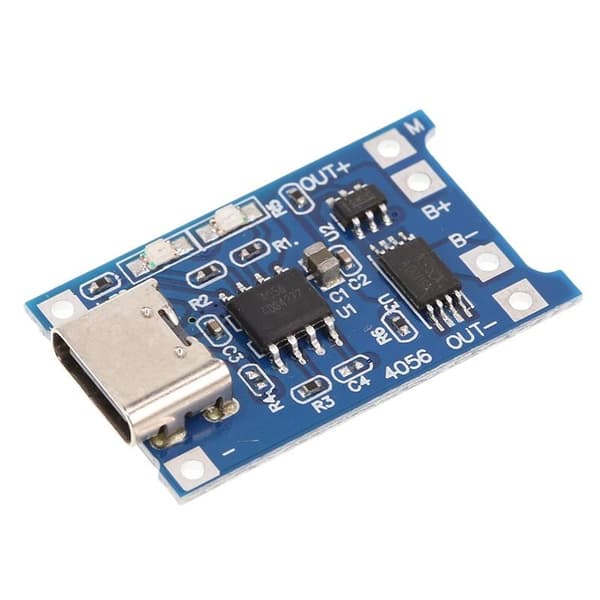

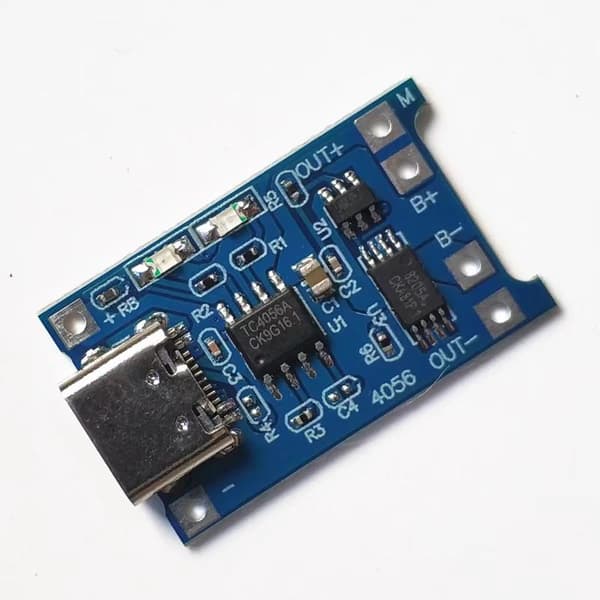

TP4056 2-i-1 Litiumbatteriladdningsmodul, stöder 18650 Li-ion batteriladdning och överströmsskydd för DIY elektroniska projekt och strömförsörjningsmodifiering.
Funktioner:
1.Detta kretskort har laddnings- och batteriurladdningsskyddsfunktioner, vilket möjliggör samtidig laddning och urladdning.
2.Modulfunktioner och parametrar: Ingångsterminalen inkluderar en TYPE-C USB honkontakt.
3.Den kan direkt använda en mobiltelefonladdare som ingång för att ladda litiumbatterier.

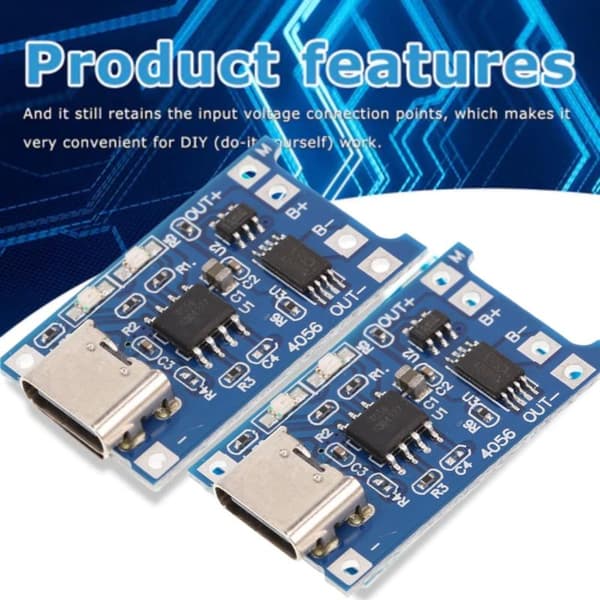

4.Den behåller fortfarande lödpunkter för ingångsspänningsledningar, vilket gör DIY mycket bekvämt.
Användningsinstruktioner:
Obs: När batteriet ansluts för första gången kan det hända att det inte finns någon spänningsutgång mellan OUT+ och OUT-. I detta fall, anslut en 5V-spänning för att ladda kortvarigt för att aktivera skyddskretsen. Om batteriet kortsluts från B+ och B- och sedan återansluts, måste det också laddas kortvarigt för att aktivera skyddskretsen. När du använder en mobiltelefonladdare som ingång, se till att laddaren kan mata ut 1A eller högre; annars kanske laddningen inte är normal.

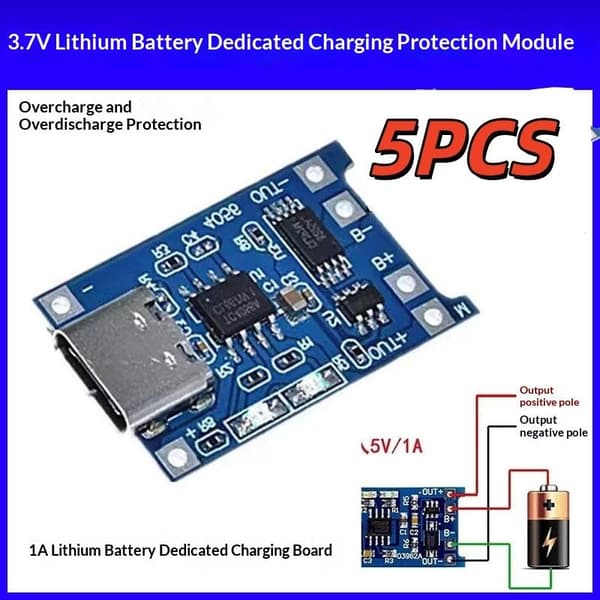

TYPE-C USB honkontakten och dess intilliggande + och - plattor är strömingångsterminalerna; anslut en 5V-spänning. Anslut B+ till litiumbatteriets positiva terminal och B- till den negativa terminalen. Anslut OUT+ och OUT- till lasten, till exempel de positiva och negativa terminalerna på en mobil spänningsomvandlare eller laster.
Anslut batteriet till B+ och B-, anslut sedan telefonladdaren till USB-honkontakten. Ett rött ljus indikerar laddning, och ett blått ljus indikerar att det är fulladdat.
Specifikationer:
Material: Plast
Typ: Typ-C-gränssnitt, Micro USB-gränssnitt

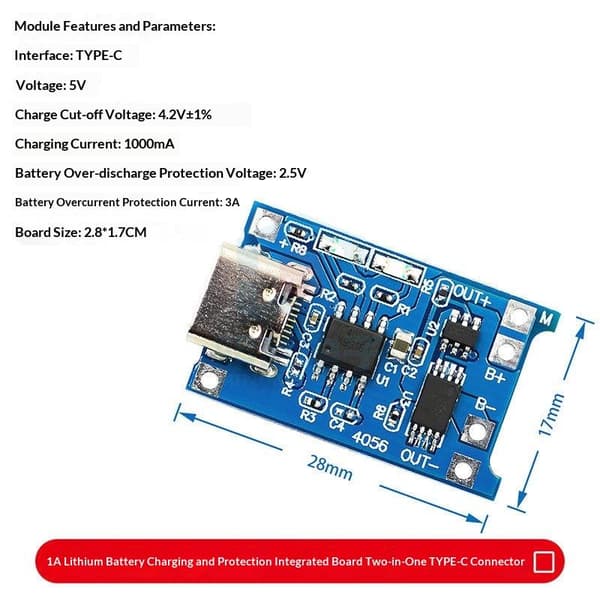

Storlek: Som visas i figuren
Ingångsspänning: 5V
Laddningsavstängningsspänning: 4.2V ±1%
Maximal laddningsström: 1000mA
Batteriöverurladdningsskyddsspänning: 2.5V
Batteriöverströmsskyddsström: 3A
Kortstorlek: 2.8*1.7CM

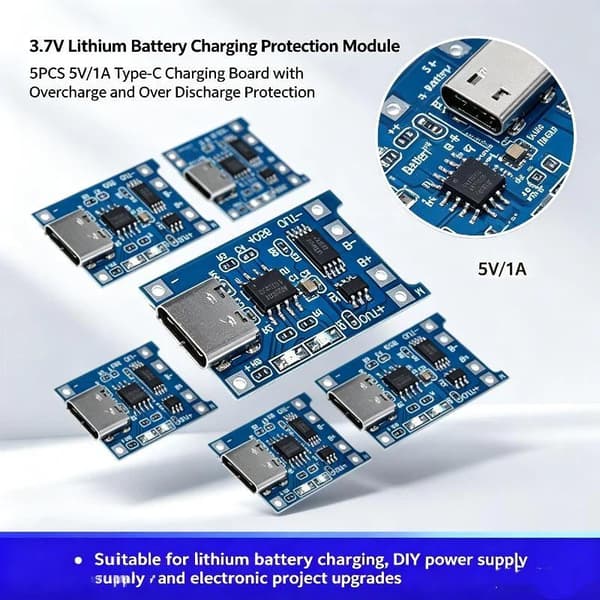

Användning: 18650 Litiumbatteriladdning, DIY Power Bank-utveckling, modifiering av små elektroniska enheter, elektroniskt experimentprojekt

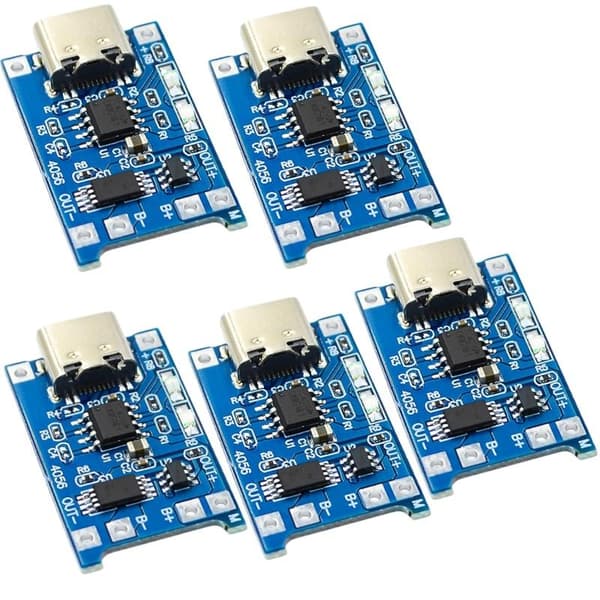

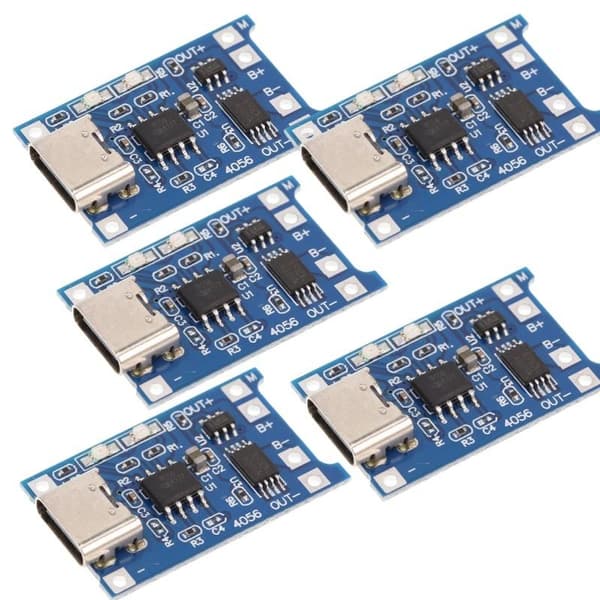

Paketets innehåll: 5* Laddningskortsmall
Anmärkningar:
1. Observera att bilden inte visar faktisk storlek, se beskrivningen för storleksdetaljer.
2. Tillåt skillnader på grund av manuell mätning, tack.
3. På grund av skillnaden mellan olika bildskärmar kanske bilden inte återspeglar objektets faktiska färg.
