AVR har möjlighet till dropp CT-anslutning för att möjliggöra parallell drift med andra liknande utrustade generatorer.

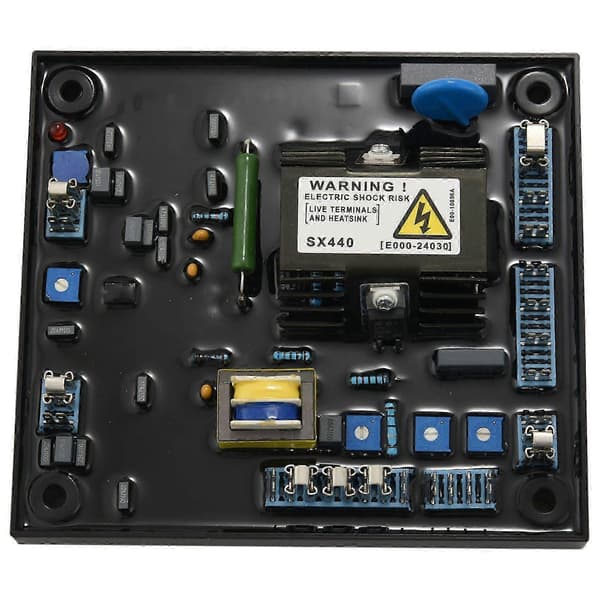

SX440 är en tvåfasavkänd automatisk spänningsregulator (AVR) och utgör en del av exciteringssystemet för en borstlös generator.



AVR känner av spänningen i huvudgeneratorlindningen och styr effekten som matas till statorn och därmed huvudet för att upprätthålla generatorns utspänning inom de specificerade gränserna, vilket kompenserar för lastsprrd, temperatur och effektfaktor för generatorn.



Vibration: 20 -100HZ (50mm/sek), 100Hz -2kHz



Färg: Svart



Material: metall + PC



Avkänningsingång:



Spänning: 190-264V ac max, 1 fas 2 trådar



Frekvens: 50-60HZ nominell



Effekt inpot



Spänning: 140-220 V ac max, 3 faser, 3 trådar



Ström: 3A/fas



Frekvens: 100-120HZ nominell



Utgång



Spänning: max 120V/DC



Ström: kontinuerlig 2,7A/DC



Intermittent 6A i 10 sekunder



Resistans: 15 ohm minimum



Reglering: +/-1 %



Termisk drift: 0,03 % per .C förändring i AVR



Mjukstartramptid: 3 sek



Typisk systemrespons



AVR-respons: 10ms



Fältström till 90 %: 80ms



Maskinvolt till 97 %: 300ms



Extern spänningsjustering: +/-10 % med 1k ohm 1W trimmer



Underspänningsskydd



Börvärde: 95 % HZ



Lutning: 170 % ner till 30 HZ



Enhetens effektförbrukning: 12 maximalt



Analog ingång



Maximal ingång: +/-5V/DC



Känslighet 1V för 5 % generatorvolt (justerbar)



Ingångsresistans 1k ohm



Kvadratisk dropp-ingång



10 ohm



Max.känslighet: 0,07A för 5 % dropp OPF



Max.ingång: 0,33A



Överexcitationsskydd



Börvärde: 75V/DC



Tidsrelä: 10 sek



Miljö



Vibration: 20 -100HZ (50mm/sek), 100Hz -2kHz



Drifttemperatur: -40C till +70 C



Relativ luftfuktighet: 95 %



Lagringstemperatur: -55C till +80C



Paketets innehåll: 1 x Automatisk spänningsregulator



Endast ovanstående paketinnehåll, andra produkter ingår inte.
