1. STM8 industriell enchipsmikroprocessor är den huvudsakliga kontrollkärnan.

2. Starkt och svagt ljus är isolerade genom optokopplare, vilket gör driften .

3. Strömledningen och fotströmbrytarledningen antar skruvfri snabbkopplingsterminal, vilket är mer bekvämt och tillförlitligt.

4. Högprecisionsenhetspotentiometer används för inmatning av tid och ström för tillförlitlig och bekväm inmatning

5. Strömförsörjning, status, stift, utlösningsindikator och arbetsstatus på kortet är tydligt synliga.



6. Den tillförlitliga nollkorsningsdetekteringskretsen är utformad för den exakta fasförskjutningen av tyristor.

7. Styrenheten är kompatibel med 40A-100A tyristor.

8. Det digitala kontrollgränssnittet kan visa den aktuella inställda tiden och strömmen.

9. Tidsinmatning 1-50, enhetscykel (en cykel är 20 ms), ströminmatning (30-99%)

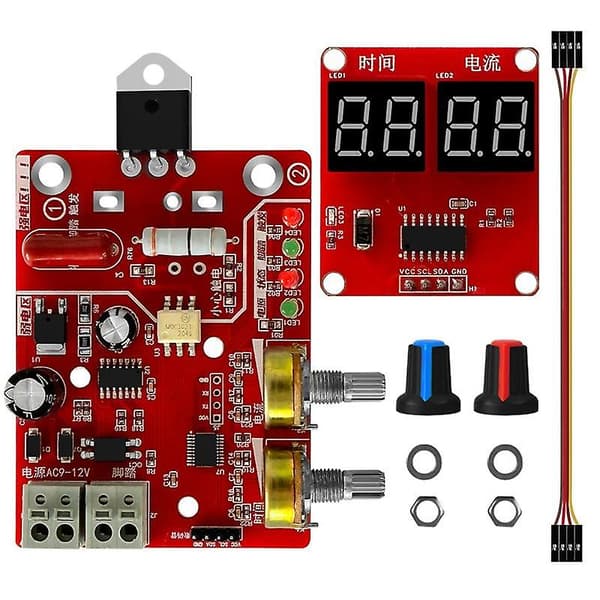

Produktnamn: Fläcksvetskontrollpanel

Modell: -D01

Tyristorström: 40A

Under installation: moderkortet ska vara långt från den stora transformatorn! Inte på transformatorn! Eftersom stora har stark elektromagnetisk störning!

Obs: Fläcksvetskontrollkortet är oberoende utvecklat av DIY eller enkel motståndssvetsning och styrenhet. Svetsningen uppnås genom att justera tid och ström baserat på principen om tyristorfasförskjutningsutlösning

färg: Röd

Material: PCB+metall



Paketinnehåll:

1 x kontrollkort

1 x displaypanel

1 x anslutningsledning

2 x vridlock



Endast ovanstående paketinnehåll, andra ingår inte.

Obs: Ljusreflektion och olika skärmar kan göra att färgen på objektet i bilden skiljer sig något från den verkliga saken. Den tillåtna mätfelet är +/- 1-3 cm.
