Brett spänningsområde: Fungerar effektivt mellan 3V-18VDC, vilket möjliggör mångsidig motorstyrning över olika strömkällor.
Lätt och kompakt: Med endast 28g och 49x39x14mm är denna motordrivrutin 10a-modul enkel att integrera i olika projekt.

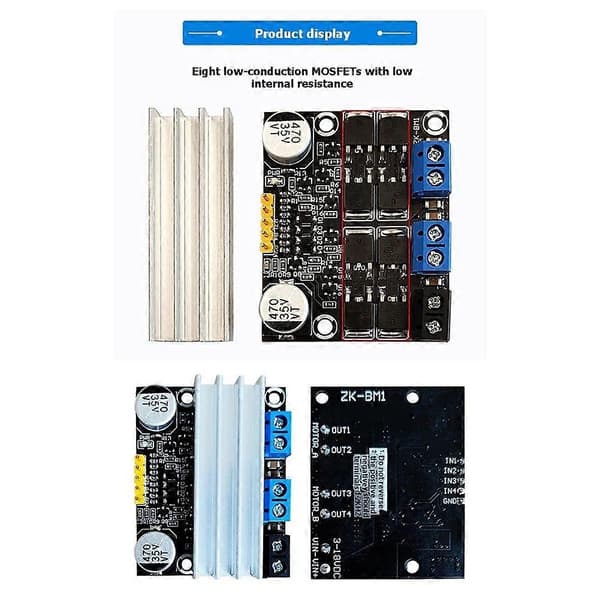

Dubbelkanals H-bryggdesign: Dubbelkanals H-bryggdesign möjliggör samtidig styrning av två DC-motorer eller en 4-linjers 2-fas stegmotor.
Hög strömkapacitet: Erbjuder en kontinuerlig arbetsström på 10A och en toppström på 15A, lämplig för högeffektsapplikationer.
PWM-hastighetsreglering: Stöder PWM-frekvensområde från 0-2kHz, vilket ger hastighetskontroll med ett pulskvotsområde på 0-100%.

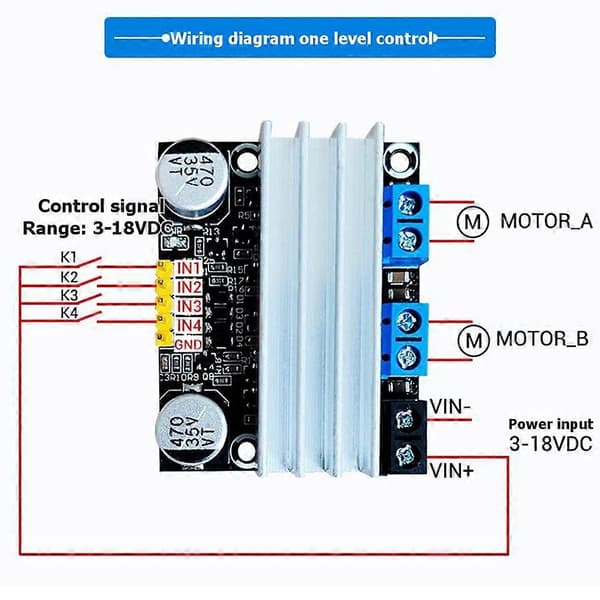

1. Dubbelkanals H-bryggmotordrivrutin, kapabel att samtidigt driva två DC-motorer eller en 4-tråds tvåfas stegmotor, eller styra fyra kanaler genom att jorda ena änden av lasten;
2. Modulens strömförsörjningsspänning: 3V-18VDC;
3. Signalterminalens strömförsörjningsområde: 3V-18VDC;
4. Enkelkanals driftström: 10A, toppström: 15A. För strömmar över 8A rekommenderas extra kylning;
5. Stöds PWM-frekvensområde: 0-2KHz;
6. Stöds pulskvotsområde: 0-100%;
7. Monteringshålsdiameter: 3mm
Färg: Som visas
Material: Elektronisk komponent
Paketets innehåll:

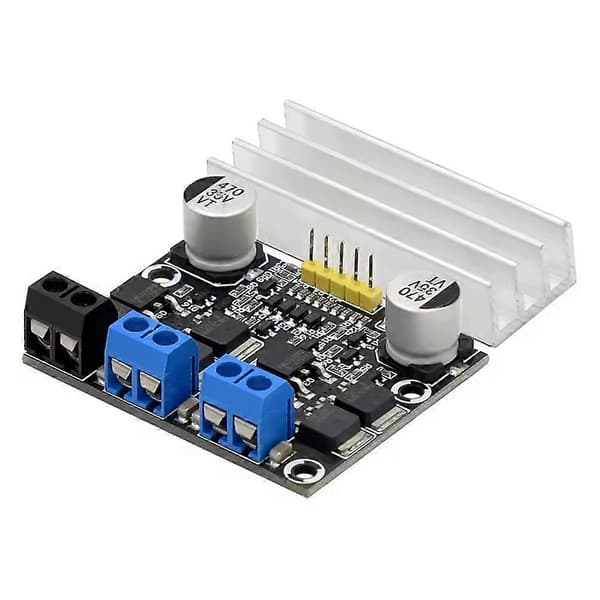

1* Motordrivkort
Endast ovanstående paketinnehåll, andra produkter ingår ej.
Obs: Ljusreflektion och olika skärmar kan göra att färgen på objektet i bilden skiljer sig lite från den verkliga varan. Det tillåtna mätfelet är +/- 1-3 cm.
