Beskrivning

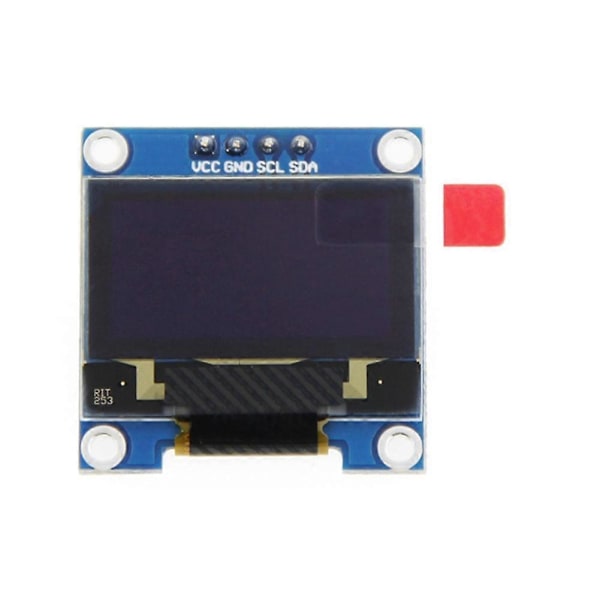

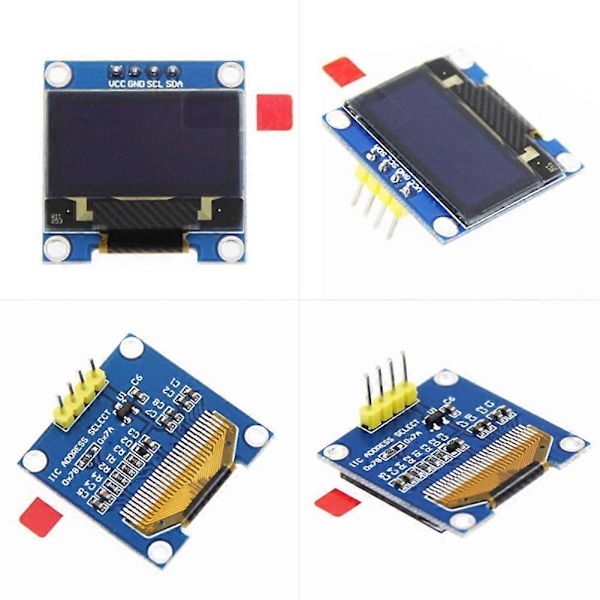

Huvudsyftet: Den kan användas för Raspberry Pi 2B/3B/3B+/4B hela utbudet av utvecklingskort, för Arduino, C51, STM32 och andra plattformar. Raspberry Pi tillhandahåller program som kan visa CPU, temperatur, minne, hårddiskbeläggning, IP-adress och annan information. OLED-skärmens stiftlist har lödts och den färdiga linjen är valfri, som kan anslutas direkt till Raspberry Pi.

Hög upplösning: 128x64 (samma upplösning som 12864, hög PPI); Betraktningsvinkel: större än 160°

Strömförbrukning: normal visning 0.06w (mycket lägre än TFT-skärm)

Bred spänningsförsörjning (3V-5V), kompatibel med 3.3V och 5V nivålogik, utan nivåomvandlingschip

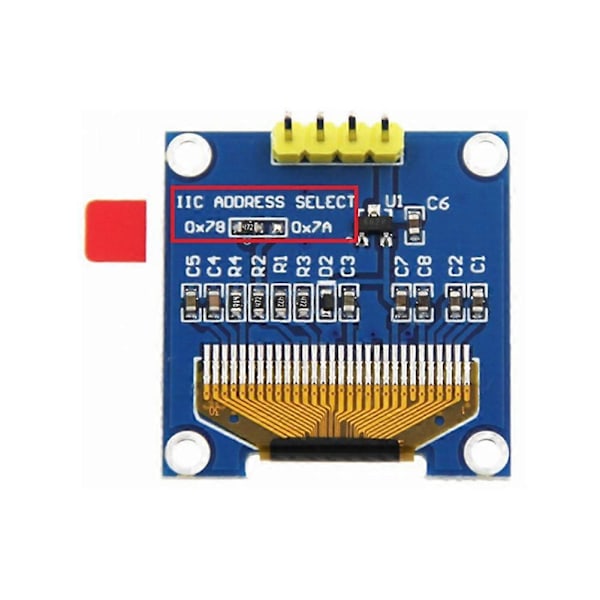

IIC-gränssnitt behöver bara 2 IO för att tändas enkelt. Arbetstemperaturområdet är industriell kvalitet (-20℃-70℃); Processstandarder av militär kvalitet, långsiktigt stabilt arbete.



Bruksanvisning:

1. Korrekt kabeldragning

Stift på modulen för Raspberry Pi GPIO

VCC 5V/3V (röd tråd)

GND GND (svart tråd)

SCL SCL (gul linje)

SDA SDA (blå linje)

2. Installera WinSCP-verktyget på datorn, anslut till Raspberry Pi och ladda ner data till hem/pi-katalogen på Raspberry Pi.

3. Kompilera programfilen

gcc -o oled oled.c ssd1306_i2c.c -lwiringPi

Bland dem kallas gcc-kompilatorn, -o betyder den genererade filen, följt av det genererade filnamnet, oled.c och ssd1306_i2c.c är källprogrammen, och -lwiringPi hänvisar till wiringPi-biblioteket i Raspberry Pi.

4. Kör programmet

./oled

Vid denna tidpunkt kan du se CPU-beläggningen, CPU-temperaturen, minnesbeläggningen, diskbeläggningen och IP-adressen för Raspberry Pi som visas på oled-skärmen.

På grund av olika partier kan det finnas skillnader i produktens utseende, färg och tryckta text, vilket inte påverkar användningen.

Färg: föräldra Shell

Material: Plast



Paketets innehåll:

1 x 0.96 tum OLED
