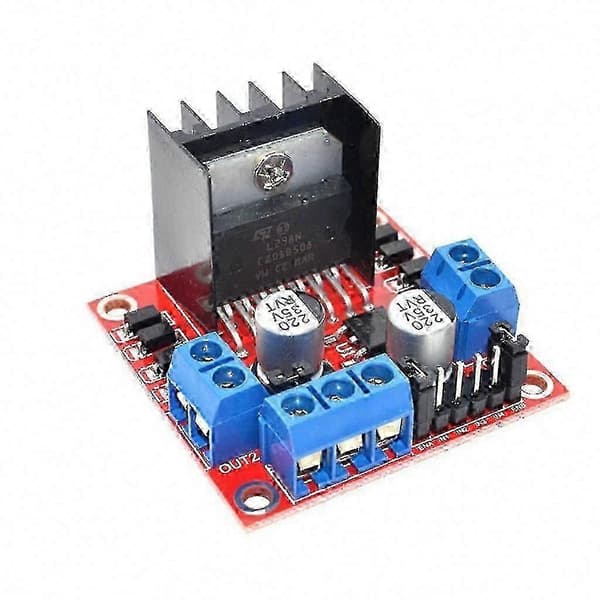

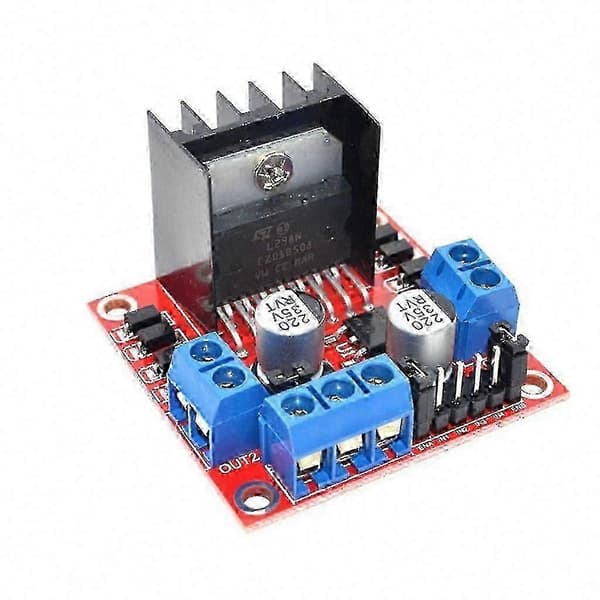

Funktioner: Genom att använda L298N som huvudchip har den stark drivförmåga, låg värmeutveckling och stark anti-interferensförmåga. Inbyggd 78M05, den får ström från drivkraften, men när drivkraften är över 12V, använd extern 5V ström som strömförsörjning. Stor kapacitet filterkondensator, efterflödesskyddsdiod, stabilare och mer pålitlig. Specifikation: Material: Glasfiberkort, Elektronisk komponent Storlek: 4,3 x 4,3 x 2,7 cm Färg: Som bilden visas Antal: 1 st Produktparametrar: Modul: Dubbel H-brygga motordrivmodul Arbetsläge: H-brygga drift (dubbel väg) Huvudkontrollchip: L298N Logisk spänning: 5V Drivspänning: 5V-35V Logisk ström: 0mA-36mA Drivström: 2A (MAX enkelbrygga) Lagringstemperatur: -20 till +135 ℃ Maximal effekt: 25W Försiktighetsåtgärder: 1. När din drivspänning (12V är ingång, vilket innebär att ingångsområdet är 7 till 12V) är 7V till 12V, kan den leverera till logiken ombord med 5V strömförsörjning; när du använder den ombord efter 5V strömförsörjning, gränssnittet för +5V. Strömförsörjningen matar inte in spänning, men kan ge 5V spänning för extern användning. 2. När drivspänningen är högre än 12V, men mindre än eller lika med 24V (chipmanualen föreslår att stödja 35V, men det är mycket bra att den maximala spänningen för 298 konservativa applikationer stöder upp till 24V enligt erfarenhet) till exempel, motorn med en märkspänning på 18V ska drivas. Ta först bort bygeln på 5V utgångskortet. Sedan ansluts 5V utanför 5V utgångsporten. 5V gör att strömmen kan vara en styrsignal med en nivå på 5V. När signalingången är giltig och strömförsörjningen är normal i motordrivmodulen, matar motordrivmodulen ut strömmen. Annars, även om strömförsörjningen är normal, finns det ingen ström på motorn. Spänning till L298N intern logikkrets strömförsörjning. (detta är en högtrycks, okonventionell app) Obs: Ingen detaljhandelsförpackning. Tillåt 0-1 cm fel på grund av manuell mätning. Se till att du inte har något emot det innan du bjuder. På grund av skillnaden mellan olika bildskärmar kanske bilden inte återspeglar objektets faktiska färg. Tack Paketet innehåller: 1 x L298N drivmodul
