Detta är ett enkelt oscilloskop tillverkat med en STC8A8K-mikrokontroller. Det kräver endast en liten mängd komponenter och är lätt att montera.
Funktionen kan täcka enkla mätningar.
Detta kit är till för att bygga en grundläggande oscilloskopmodell med de enklaste möjliga principerna och så lite hårdvara som möjligt.
Koden är lätt att förstå, och den är också mycket lämplig för intresserade elektronikentusiaster att lära sig och forska medan de använder produkten.

Produktnamn: Mini- mikrokontroller oscilloskop kit
Arbetsspänning: 4-5V
Enkelchipsdator: STC8A8K64S4A12
Display: 0,96 tums OLED-skärm -7P, 128x64 upplösning
Antal kanaler: enkel kanal
Sek/: 500ms, 200ms, 100ms, 50ms, 20ms, 10ms, 5ms, 2ms, 1ms, 500us, 200us, 100us (100us endast tillgängligt i automatiskt triggerläge)
Spänningsområde: 0-30V
Samplingsnivå: 10kHz@100us /
Triggernivå: Triggerspänningsnivå
Triggerlutning: - stigande kant, - fallande kanttrigger
Triggermode: A-automatiskt läge, N-normalt läge, S-enkelt läge.
Obs: På grund av olika produktionsbatcher är utseendet annorlunda, vilket inte påverkar användningen.
Färg: Blå
Material: PCB+elektroniska komponenter

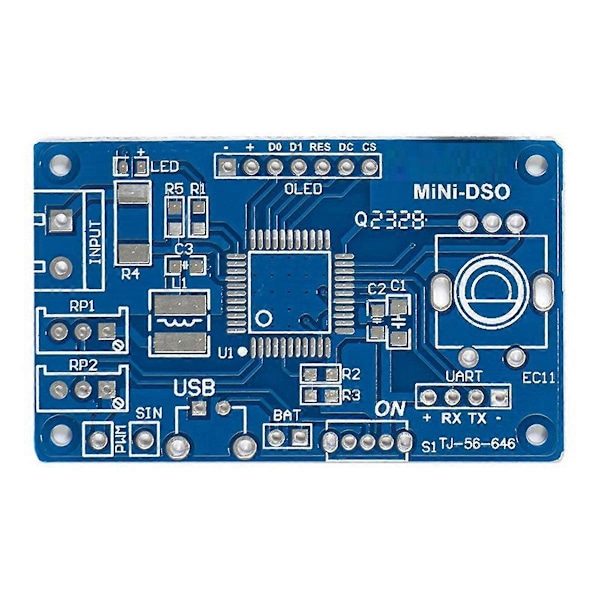

Storlek: PCB-storlek: 57x34mm

Paketets innehåll:

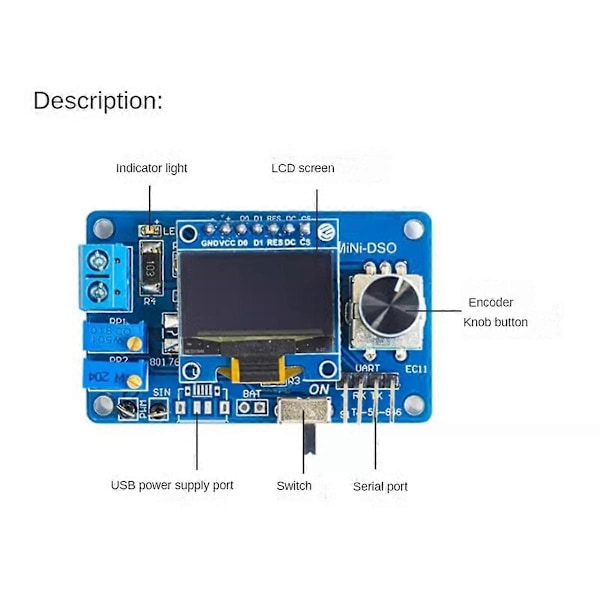

1 * Mini DOS LCD Oscilloscope DIY Kit

Endast ovanstående paketinnehåll, andra produkter ingår inte.
