Beskrivning

Serie: Mini SAS

Trådstorlek: 30AWG, förtennad koppar, OD: 0. 9x2.3,MM

Låsning till motpart: Med spärr

Plätering: Au 30u min över Ni 100u min

Brännbarhet: Kabel Horisontell flamma, PCB 94V-0, PBT 94V-0

Applikationer:

Data/Kommunikation

RAID (Redundant Array of Independent Disks)

Arbetsstationer

Rackmonterad server

Servrar

Lagringsrack

överföringshastighet 12gbps.

Specifikation uppfyller SAS 4.0.

Teknisk prestanda

Parning och separeringskraft

Villkor: EIA 364-13. Sätt i och dra ut med en hastighet av 25 mm/minut.

Parning: 55 N maximalt för Mini SAS.

Separering: 49 N maximalt för Mini SAS.

Parning: 45 N maximalt för SATA-kontakt.

Separering: 10 N maximalt för SATA-kontakt.

Elektrisk prestanda:

Kontaktströmstyrka - 0,5 ampere maximalt per stift när den är parad.

Spänningsklassning - 30vac för kontakt när den är parad eller inte.

Kontaktresistens - 30mohm Max. Initial, 15mohm maximalt efter stresstest.

Dielektrisk tålspänning - 500 vac i 1 minut utan paus.

Isolationsresistens - 1000 mohm minimum.

Signalintegritet:

Parad kontaktimpedans: 100 ohm ± 15 %

Absolut kabelogenomtränglighet: 100 ohm ± 10 %

Parkabelmatchning: ± 5 ohm

Common Mode Impedance: 25 till 40 ohm

Införingsförlust: -6 DB maximalt upp till 4,5 GHz

Överhörning: -26 DB upp till 6 GHz

Färg: Som visat

Material: Plast+ Flätad tråd

Kabellängd: 1m/0.5m



Paketets innehåll:

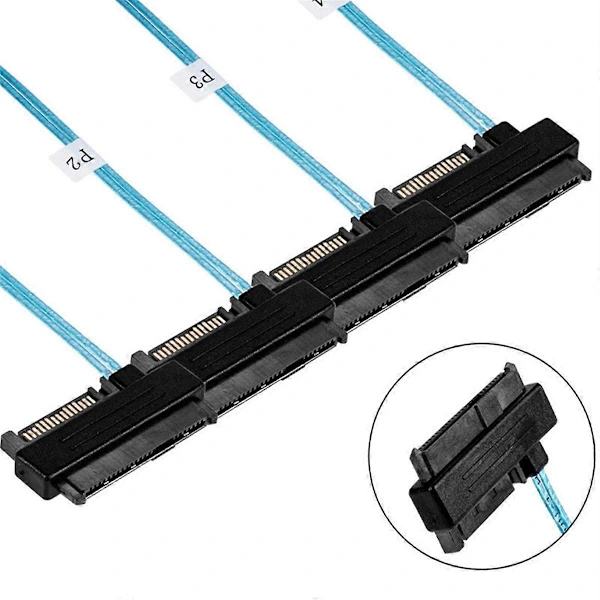

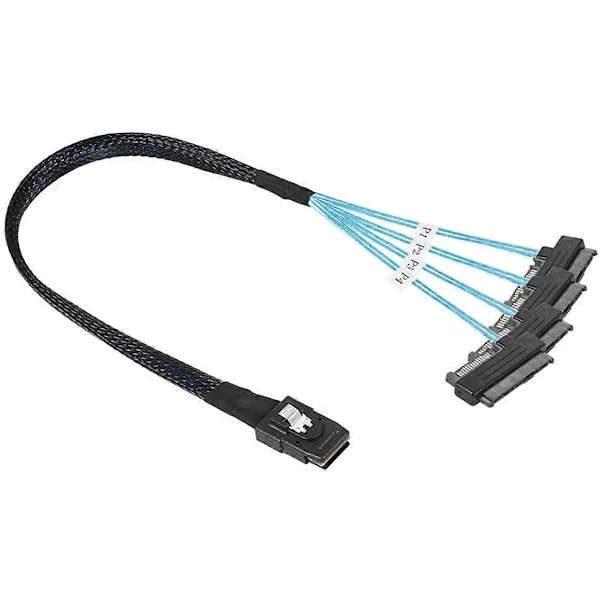

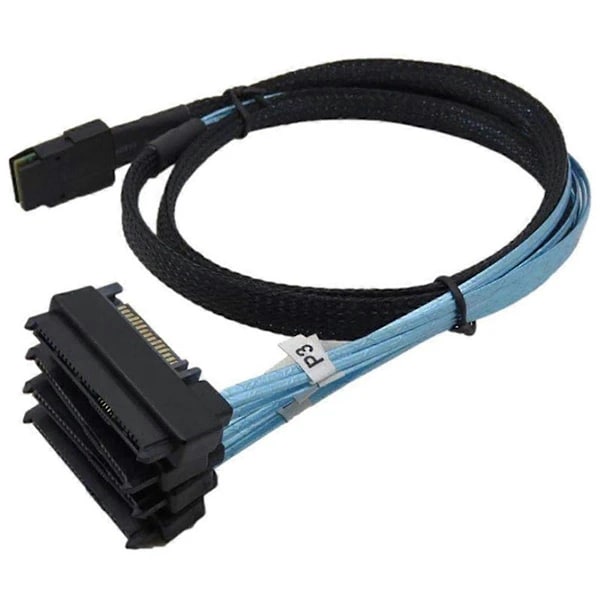

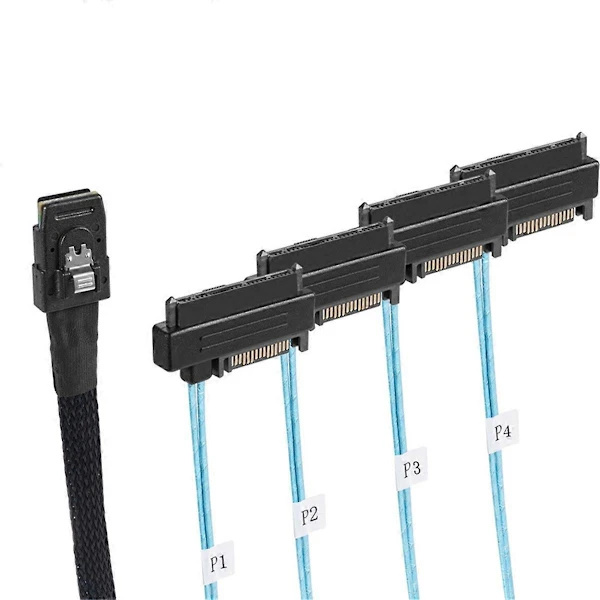

1 * Mini Sas Sff-8087 till 4 Sff-8482 Kabel

Endast ovanstående paketinnehåll, andra produkter ingår inte.

Obs: Ljusreflektion och olika skärmar kan göra att färgen på föremålet på bilden skiljer sig lite från den verkliga. Det tillåtna mätfelet är +/- 1-3 cm.
