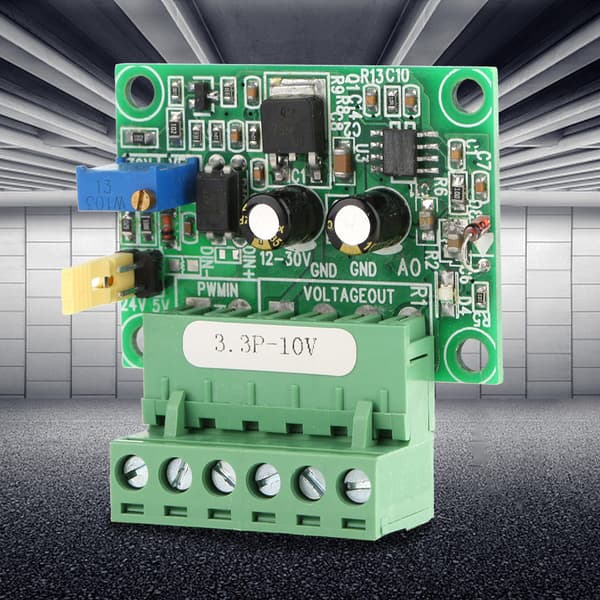

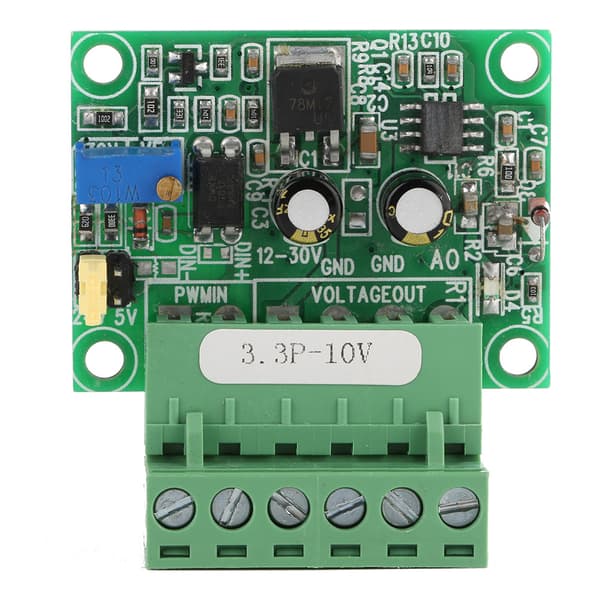

Denna digital-analoga PLC-modul kan omvandla en 0-100% PWM digital signal till en analog signal. Den digitala insignalen kan vara en 0-100% PWM-signal vid 3.3V nivå, och den analoga utsignalen kan vara en 0-10V spänning. Den används ofta i signalgränssnittsväxling av PLC, en chip eller annan industriell styrkort.
Modulen har ett skydd mot omvänd polaritet för strömförsörjningen.
Specifikation:
1. Modell: 3.3P-5V funktion: Ingång 0-100% PWM-signal vid 3.3V nivå, utgång 0-10V spänning 2. PWM signal mottagningsfrekvensområde: 100HZ-3KHZ (1-3KHZ rekommenderas) 3. Sätt i bygeln vid 5V 4. Analog spänningsutgång: Utgångsspänningen är 0-10V.
5. Matningsspänning: 15-30VDC (strömbehov för strömförsörjning: >100MA), 12V anpassningsbar 6. Utgång: Cirka 10MA 7. Monteringsmetod: 4 * M3 skruvhål Port:
1. DIN+: Positiv av PWM-signal (För gemensam katod, anslut den till PWM-signal; För gemensam anod, anslut den till 3.3V på signalterminalen) 2. ROAR-: Negativ av PWM-signal (för gemensam katod, anslut den till GND; för gemensam anod, anslut den till PWM-signal) 3. 12-30V: Positiv av strömförsörjning 4. GND: Jord för strömförsörjning 5. GND: Jord för strömförsörjning. Den är ansluten till jord 6 av strömförsörjningen. AO: Utgångsport med analog spänning (0-10V) 100% nöjd: Våra kunder är vår högsta prioritet. Om du hittar några produktproblem efter att ha mottagit varan, såsom skador och felaktig kvantitet av varor, vänligen kontakta säljaren omedelbart. Vi kommer att göra vårt bästa för att ge dig tillfredsställande kundservice.
