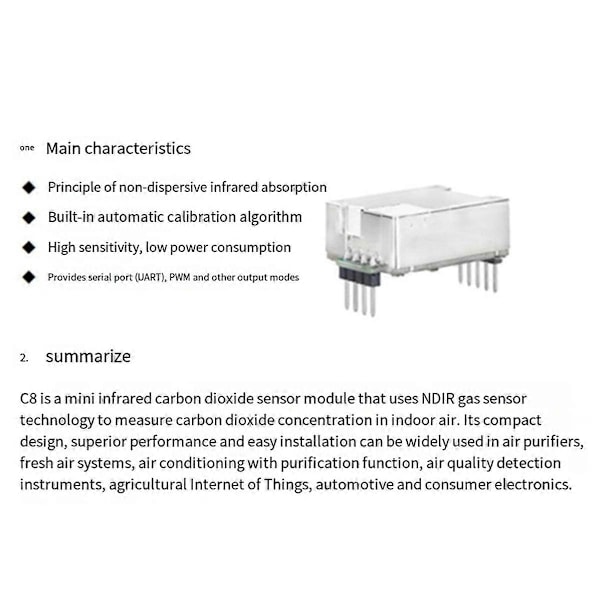

MH-Z19C koldioxidgassensorn (hädanefter kallad sensorn) är en intelligent liten sensor för allmänt bruk som använder principen om icke-dispersiv infraröd (NDIR) för att detektera förekomsten av C02 i luften.

Inbyggd temperaturkompensation: har samtidigt serieutgång, PWM-utgång, lätt att använda. Sensorn är en högpresterande sensor som tillverkats genom att noggrant kombinera mogen infraröd absorptionsgasdetektionsteknik med sofistikerad optisk kretsdesign och sofistikerad kretsdesign.

Detektionsgas: koldioxid

Matningsspänning: DC (5,0 ± 0,1) V



Genomsnittlig ström: Mindre än 40mA (@5V strömförsörjning)

Ström: 125 till (@5V strömförsörjning)

Gränssnittsnivå: 3,3v (kompatibel med 5v)

Mätområde: 400-5000PPM valfritt

Utgångssignal: seriell UART (TL nivå 3,3V)

Uppvärmningstid: 1min

Svarstid: T90 Mindre än 120s

Arbetstemperatur: -10-50℃

Arbetsfuktighet: 0-95RH (ingen kondensering)

Pin beskrivning:

Vin: Ström + (in)

GND: strömförsörjning - (GND)

PWM: PWM

Hd: HD (nollkalibrering, låg nivå är effektiv i mer än 7 sekunder)

Rx: UART (RXD) TTL nivå dataingång

Tx: UART (TXD) TTL nivå datautgång

Utmatningsmetod:

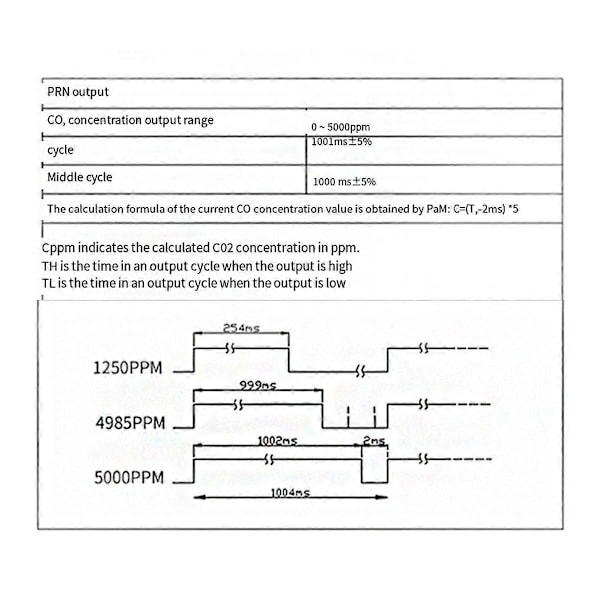

PWM-utgång

Anta att mätområdet är 400-2000ppm

CO2: Koncentrationsutgångsområde: 400-2000ppm

Period: 1004ms ± 5

Hög nivåutgång i början av cykeln: 2ms (teoretiskt värde)

Central period: 1000ms ± 5

Låg nivåutgång i slutet av perioden: 2ms (teoretiskt värde)

Beräkningsformel för att erhålla aktuellt CO2-koncentrationsvärde med PWM: Cppm=2000X (TH-2ms)/(TH+TL-4ms)

Cppm: CO2-koncentrationsvärde beräknat med enheten ppm

TH: tiden då utgången är hög nivå i en utgångscykel

TL: tiden då utgången är låg i en utgångscykel

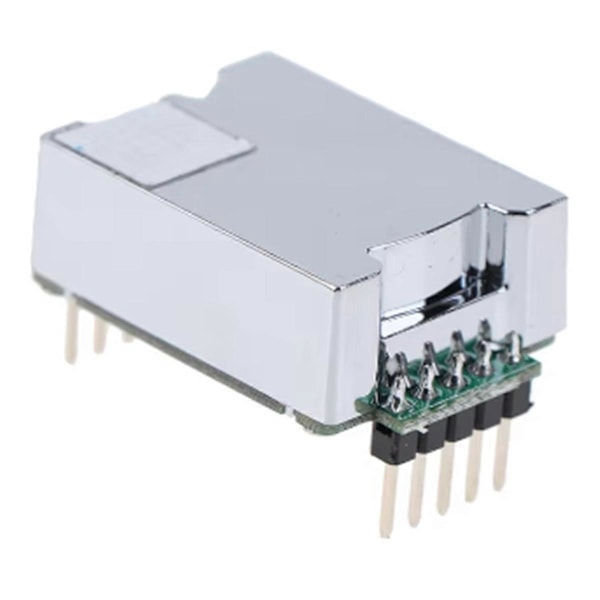

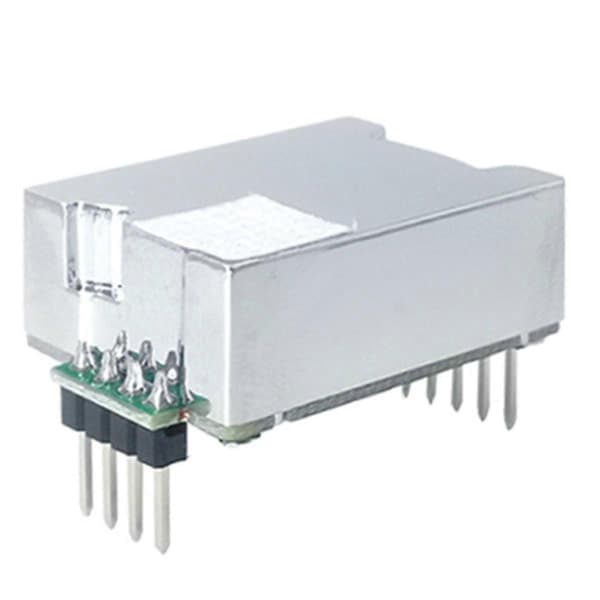

På grund av olika produktbatcher kan utseendet variera, vilket inte påverkar användningen.

Färg: Som Visas

Material: PC+Aluminiumlegering<
